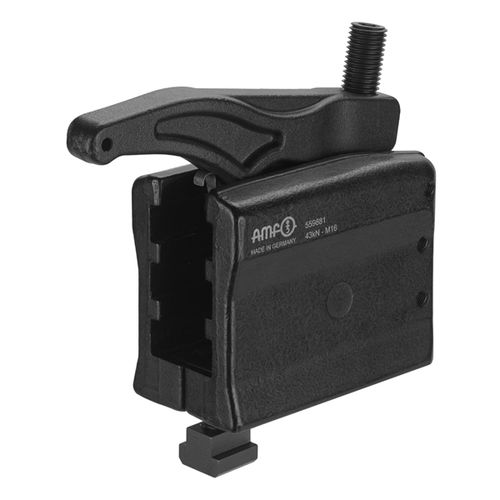

Зажим питания 3-ступенчатый
Изготовлен из легированной закаленной стали, кованой и черной оцинкованной. В комплекте с 3-ступенчатым несущим элементом, зажимным устройством и монтажным комплектом 7630BFS.
Форштейн в гладком и ребристом варианте, опционально доступен.
Приложение:
1. Расположите несущий элемент на столе инструментов и закрепите его указанным моментом затяжки Md.
2. Переместите кронштейн зажима в нужное положение.
3. Перемещение регулировочного винта зажимает заготовку.
Примечание:
- Максимальная нагрузка может отличаться в зависимости от способа зажима и состояния резьбы (смазки).
- Для уменьшения износа регулировочного винта мы рекомендуем использовать пасту AMF № 6339. Обладает синергетической комбинацией высокоэффективных твердых смазочных материалов, является термостойким и не вымывается.
- Используйте только соответствующий монтажный комплект AMF № 7630BFS
- Не подходит для использования на машинах и прессах для литья под давлением и литья под давлением.
Преимущество:
- Функция захвата с помощью резьбовой шпильки на всех уровнях
- 3-кратный бесступенчатый диапазон регулировки
- Высокое усилие зажима 22 кН - 49 кН
- Высота и длина бесступенчато регулируемые
- Очень прочная конструкция позволяет быстро и легко зажимать
- Элементы просты в установке
- Для использования в Т-образных пазах 14 - 28 мм или в плитах сетки М12, М16, М20
- 2 варианта упорных частей
---
