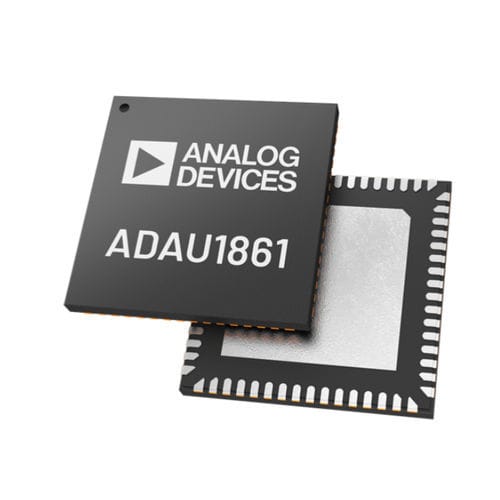

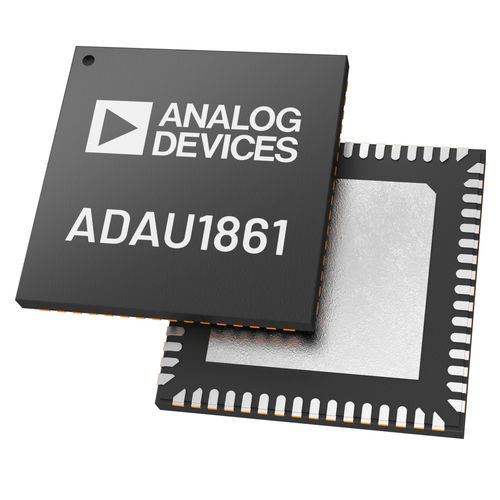

Кодек аудио ADAU1861

ADAU1861 - это кодек с тремя входами и одним выходом, в состав которого входят два цифровых сигнальных процессора (DSP). Путь от аналогового входа к ядру DSP и аналоговому выходу оптимизирован с учетом низкой задержки. ПРИМЕНЕНИЯ Автомобильные аудиосистемы Цифровые процессоры аудиоэффектов Программируемый процессор обработки звука FastDSP Частота дискретизации до 768 кГц Биквадратные фильтры, лимитеры, регуляторы громкости, микширование DSP-ядро Tensilica HiFi 3z Quad MAC за цикл: 24 × 24-битный умножитель и 64-битный аккумулятор Гибкий режим работы: 24,576 МГц, 49,152 МГц, 73,728 МГц и 98,304 МГц 336 кБ общей памяти Отладка и трассировка с помощью JTAG Низкая задержка, 24-разрядные АЦП и ЦАП sNR 106 дБ (сигнал через АЦП с А-взвешенным фильтром) комбинированный SNR 110 дБ (сигнал через ЦАП и наушники с А-взвешенным фильтром) Программируемый MAC-движок двойной точности для максимального 24-ступенчатого эквалайзера Частота дискретизации последовательного порта от 8 кГц до 768 кГц групповая задержка 5 мкс (fS = 768 кГц) аналоговый вход - аналоговый выход с обходом FastDSP (нулевые инструкции) 3 дифференциальных или односторонних аналоговых входа, конфигурируемых как микрофонные или линейные входы 8 цифровых микрофонных входов Аналоговый дифференциальный аудиовыход, конфигурируемый как линейный выход или драйвер наушников 2 выходных канала PDM PLL с поддержкой любой входной тактовой частоты от 30 кГц до 36 МГц 4 канальных асинхронных преобразователя частоты дискретизации (ASRC) 2 16-канальных последовательных аудиопорта с поддержкой I2S, левого, правого или TDM16 (TDM12 в турбо-режиме) 8 интерполяторов и 8 дециматоров с гибкой маршрутизацией Источники питания Аналоговый AVDD при типовом напряжении 1,8 В Цифровые входы/выходы IOVDD при 1,1...1,98 В Цифровой DVDD при напряжении от 0,85 В до 1,21 В Наушники HPVDD_L при 1,2 В до AVDD Интерфейсы управления/коммуникации
