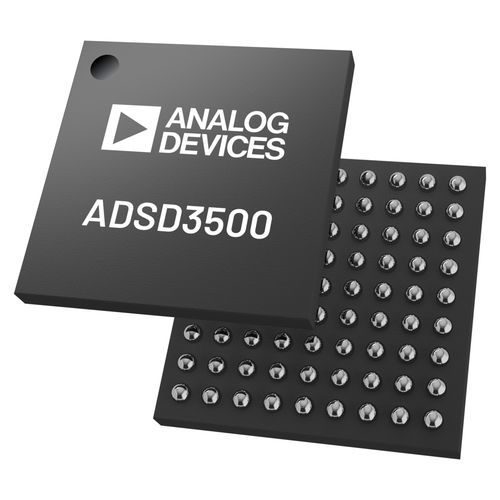

Микропроцессор ARM ADSD3500

сигнала

ADSD3500 - это процессор обработки сигналов глубинных изображений (ISP) для таких устройств ToF компании Analog Devices, как ADTF3175 и ADSD3030. Процессор обработки глубинных сигналов обрабатывает необработанные фазовые кадры, полученные от ToF-видеокамеры, генерируя итоговые кадры радиальной глубины, активной яркости (AB) и уверенности. ADSD3500 поддерживает полное вычисление глубины, активной яркости и доверительных данных для разрешения 640x480 и частичное вычисление глубины (предварительное разворачивание фазы) для разрешения 1024x1024. Управление потоком данных и обработки осуществляется с помощью встроенного ARM® Cortex®-M33. Вычисления выполняются с использованием выделенного оборудования и памяти, что позволяет создать маломощное решение ToF-провайдера глубины. ADSD3500 также управляет загрузкой модуля датчика изображения, загрузкой калибровочных данных и запуском кадров. Порты приемника (Rx) и передатчика (Tx) данных изображения используют стандартные интерфейсы Mobile Industry Processor Interface (MIPI) Camera Serial Link 2 (CSI-2). Управление программированием и работой процессора осуществляется через 4-проводные последовательные интерфейсы QSPI, I2C и I3C. ADSD3500 выпускается в корпусе WLCSP размером 3,47 мм x 3,47 мм и рассчитан на диапазон рабочих температур от -25°C до +85°C. ПРИМЕНЕНИЯ Системы дополненной реальности (AR) Робототехника Автоматизация зданий Системы машинного зрения Характеристики Процессор глубины для времяпролетных изображений Analog Devices Полная обработка глубины при разрешении 640x480, до 90 кадров в секунду Частичная обработка глубины при разрешении 1024x1024, до 30 кадров в секунду Встроенная память SRAM для буферизации и манипулирования кадрами Процессор Arm Cortex-M33 для управления потоком данных 4-полосный интерфейс приемника MIPI CSI-2, 2,5 Гбит/с на полосу 2-полосный интерфейс передатчика MIPI CSI-2, 2,5 Гбит/с на полосу
