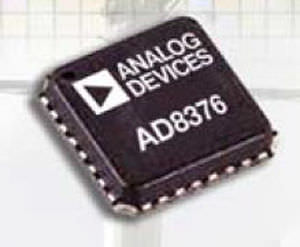

Усилитель с двумя каналами AD8376

с высокой скоростьюс переменным усилениемсо сверхслабым шумом

AD8376 - это двухканальный широкополосный усилитель с цифровым управлением и переменным коэффициентом усиления, обеспечивающий точную регулировку усиления, высокий IP3 и низкий коэффициент шума. Отличные характеристики искажений и высокая полоса пропускания сигнала делают AD8376 отличным устройством регулировки усиления для различных приемных устройств. Благодаря использованию передового высокоскоростного SiGe-процесса и применению фирменных технологий подавления искажений AD8376 достигает выходного IP3 50 дБм при частоте 200 МГц. AD8376 обеспечивает широкий диапазон усиления 24 дБ с разрешением 1 дБ. Коэффициент усиления каждого канала регулируется с помощью специальных 5-контактных интерфейсов управления и может управляться с помощью стандартных уровней TTL. Выходы с открытым коллектором обеспечивают гибкий интерфейс, позволяя задавать общий коэффициент усиления сигнала импедансом нагрузки. Таким образом, коэффициент усиления сигнала по напряжению прямо пропорционален нагрузке. Каждый канал AD8376 может быть включен индивидуально путем подачи соответствующего логического уровня на выводы разрешения питания ENBA и ENBB. Ток покоя AD8376 обычно составляет 130 мА на канал. При выключенном питании AD8376 потребляет менее 5 мА и обладает отличной изоляцией между входом и выходом, ниже -50 дБ на частоте 200 МГц. Изготовленный по высокоскоростному SiGe-технологическому процессу Analog Devices, Inc., AD8376 поставляется в компактном термоупрочненном 32-выводном корпусе LFCSP размером 5 мм × 5 мм и работает в диапазоне температур от -40°C до +85°C. Области применения Драйверы дифференциальных АЦП Приемники с дискретизацией по основной и разностной ПЧ Широкополосные многоканальные приемники Приборы
