Усилитель напряжения AD8207

дифференциальныйвысокого напряженияPWM

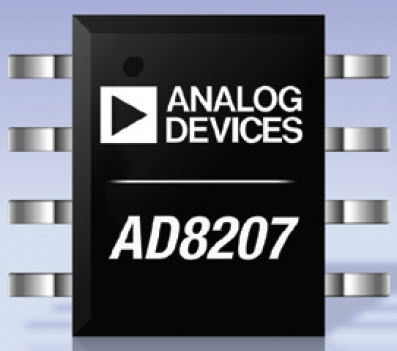

AD8207 - это разностный усилитель с одним питанием, идеально подходящий для усиления малых дифференциальных напряжений при наличии большого напряжения общего тока. Рабочий диапазон входного напряжения общего режима простирается от -4 В до +65 В при питании 5 В. AD8207 работает с напряжением питания от 3,3 до 5 В и идеально подходит для работы с большими входными ШИМ-напряжениями, типичными для приложений управления соленоидами и двигателями. AD8207 выпускается в 8-выводном корпусе SOIC. Отличные характеристики по постоянному току в зависимости от температуры сводят ошибки в контуре измерения к минимуму. Дрейф смещения обычно составляет менее 500 нВ/°C, а дрейф коэффициента усиления - менее 10 ppm/°C. AD8207 идеально подходит для двунаправленных систем измерения тока. Он имеет два опорных вывода VREF1 и VREF2, которые позволяют пользователю легко смещать выход устройства на любое напряжение в пределах диапазона питания. При подключении VREF1 к выводу V+, а VREF2 - к выводу GND выходной сигнал устанавливается в половину шкалы. При подключении обоих выводов к GND выход становится однополярным, начиная с земли. При подключении обоих выводов к V+ выход становится однополярным, начиная с V+. Другие смещения выходного сигнала достигаются путем подачи внешнего низкоомного напряжения на выводы VREF1 и VREF2. Области применения Токоизмерительные датчики высокой частоты в Управление двигателем Управление соленоидами Управление дизельным впрыском Управление двигателем Управление подвеской Динамическое управление автомобилем Преобразователи постоянного тока в постоянный Идеально подходят для применения в токовых шунтах В комплект поставки входят фильтры электромагнитных помех максимальный дрейф входного смещения 1 мкВ/°C Высокий диапазон напряжений общего режима выживаемость от -25 В до +75 В Коэффициент усиления = 20 В/В
