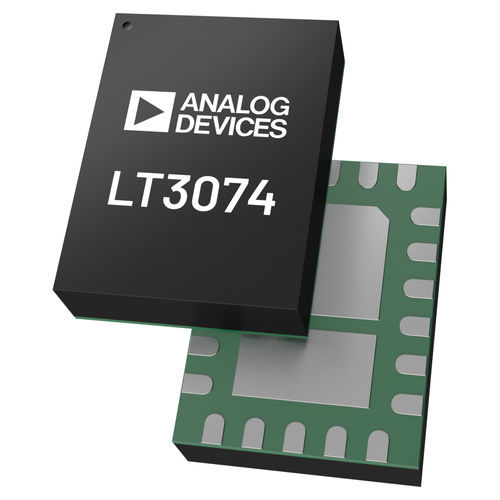

Аналоговый чип LT3074

для интерфейса

LT3074 - это линейный регулятор с низким напряжением, сверхнизким уровнем шума и сверхбыстрой переходной характеристикой, оснащенный последовательным интерфейсом PMBus. Прибор обеспечивает питание до 3 А при типичном напряжении падения 45 мВ. Шунтирующий конденсатор опорного напряжения емкостью 4,7 мкФ снижает шум выходного напряжения до 1,2 мкВРМС. Широкая полоса пропускания и высокий PSRR позволяют использовать небольшие керамические конденсаторы, что экономит объемную емкость и стоимость. LT3074 поддерживается программным средством разработки LTPowerPlay с графическим интерфейсом пользователя (GUI). На вывод SETRES LT3074 подается прецизионный опорный ток 100 мкА. Резистор, подключенный к выводу SETRES и GND, задает выходное напряжение. Работа LT3074 с единичным усилением обеспечивает практически постоянный выходной шум, PSRR, полосу пропускания и регулировку нагрузки независимо от запрограммированного выходного напряжения. Кроме того, в LT3074 реализована уникальная функция слежения (VIOC) для управления вышестоящим импульсным регулятором с целью поддержания постоянного напряжения на выходе LT3074 и, следовательно, минимизации рассеиваемой мощности. Управление по шине PMBus позволяет устанавливать предельный выходной ток от 1A до 6.4A с дискретным шагом 0.05A. Функция телеметрии PMBus предоставляет информацию о выходном напряжении и токе, входном напряжении, напряжении смещения и температуре корпуса. LT3074 оснащен выводом CLKDIS для управления внутренним тактовым генератором. При подтягивании этого вывода к BIAS внутренние часы отключаются, переводя LT3074 в "тихий режим". LT3074 выпускается в компактном 22-выводном (3 мм × 4 мм) корпусе LQFN (многослойный корпус с площадью QFN). ПРИМЕНЕНИЯ Источники питания ВЧ: PLL, VCO, смесители, LNA, PA Высокоскоростные/высокоточные преобразователи данных Малошумящие приборы Пост-регулятор для импульсных источников питания
