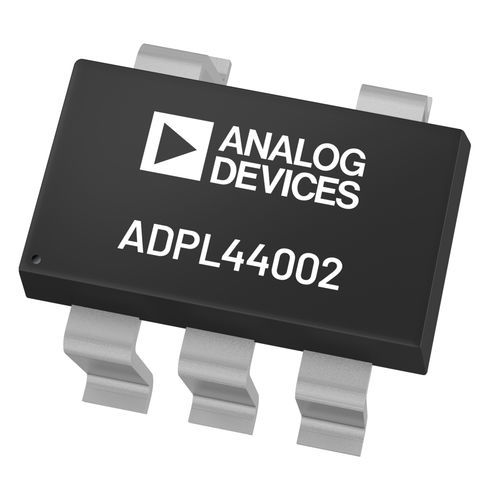

Чип с сигналом смешанного типа ADPL44002

аналоговый

ADPL44002 - это КМОП линейный регулятор с низким уровнем падения напряжения (LDO), работающий от 2,7 В до 40 В и обеспечивающий выходной ток до 200 мА. Этот LDO с высоким входным напряжением идеально подходит для регулирования высокопроизводительных аналоговых и смешанных сигнальных схем, работающих от 39 В до 1,2 В. Используя передовую запатентованную архитектуру, устройство обеспечивает высокое отклонение напряжения питания, низкий уровень шума и превосходную переходную характеристику линии и нагрузки благодаря небольшому керамическому выходному конденсатору емкостью 2,2 мкФ. Выходной шум регулятора ADPL44002 составляет 20 мкВРМС независимо от выходного напряжения для фиксированных вариантов 5 В и менее. ADPL44002 доступен в четырех вариантах фиксированного выходного напряжения. На складе доступны следующие напряжения: 1,2 В (регулируемое), 1,8 В, 2,5 В, 3,3 В и 5,0 В. Каждое фиксированное выходное напряжение может быть отрегулировано выше начального значения с помощью внешнего делителя обратной связи. Это позволяет ADPL44002 обеспечивать выходное напряжение от 1,2 В до VIN - VDO с высоким PSRR и низким уровнем шума. Программируемый пользователем плавный пуск с помощью внешнего конденсатора доступен в корпусе LFCSP. ADPL44002 выпускается в 6-выводном корпусе LFCSP размером 2 мм × 2 мм, что делает его не только очень компактным решением, но и обеспечивает отличные тепловые характеристики для приложений, требующих выходного тока до 200 мА, в небольшом низкопрофильном корпусе. ADPL44002 также доступен в 5-выводном корпусе TSOT. ПРИМЕНЕНИЯ Регулирование в чувствительных к шуму приложениях Цепи АЦП, ЦАП, прецизионные усилители, питание для управления VCO VTUNE Связь и инфраструктура Медицина и здравоохранение Промышленность и приборостроение Характеристики Низкий уровень шума: 20 мкВРМС независимо от фиксированного выходного напряжения PSRR 78 дБ при 10 кГц, VOUT ≤ 5 В, VIN = 7 В
