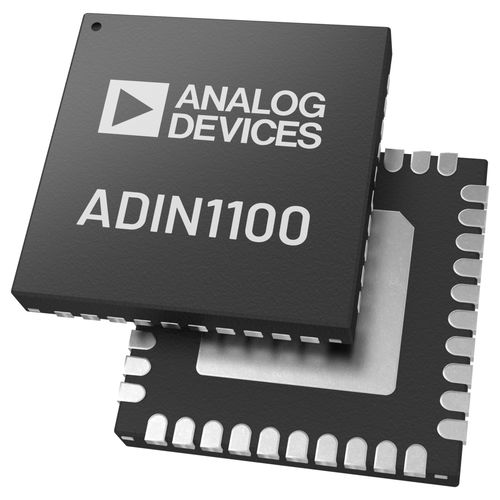

Приемопередатчик Ethernet ADIN1100

для автоматизации процессанизкой мощностианалоговый

ADIN1100 - это однопортовый приемопередатчик 10BASE-T1L с низким энергопотреблением, предназначенный для промышленных приложений Ethernet и соответствующий стандарту IEEE® 802.3cg-2019™ Ethernet с большой дальностью действия 10 Мбит/с по одной паре (SPE). В ADIN1100 интегрировано ядро Ethernet PHY со всеми сопутствующими аналоговыми схемами, входной и выходной буферизацией тактовых импульсов, регистром управления интерфейсом управления и регистрами подсистемы, а также MAC-интерфейсом и логикой управления для сброса, управления тактовыми импульсами и конфигурации выводов. ADIN1100 поддерживает протяженность кабеля до 1700 метров с включенным автосогласованием и имеет сверхнизкое энергопотребление - 39 мВт. Ядро PHY поддерживает режим работы 1,0 В p-p и 2,4 В p-p, определенный стандартом IEEE 802.3cg, и может работать от одной шины питания 1,8 В или 3,3 В, причем вариант с более низким напряжением поддерживает уровень напряжения передачи 1,0 В p-p. ADIN1100 имеет встроенную схему контроля напряжения питания и схему сброса при включении питания (POR) для повышения надежности системы. Интерфейс MDIO представляет собой двухпроводной последовательный интерфейс для связи между хост-процессором или MAC и ADIN1100, что позволяет получить доступ к информации об управлении и состоянии в регистрах управления ядром PHY. Этот интерфейс совместим со структурами кадров управления стандарта IEEE 802.3 по пункту 22 и пункту 45. Приложения Управление технологическими процессами Заводская автоматизация Автоматизация зданий Полевые приборы и переключатели Характеристики соответствие стандарту IEEE 802.3cg-2019 10BASE-T1L Радиус действия кабеля до 1700 м при напряжении 1,0 В p-p и 2,4 В p-p Поддержка уровней передачи 1,0 В p-p и 2,4 В p-p Обнаружение и коррекция полярности MDI
