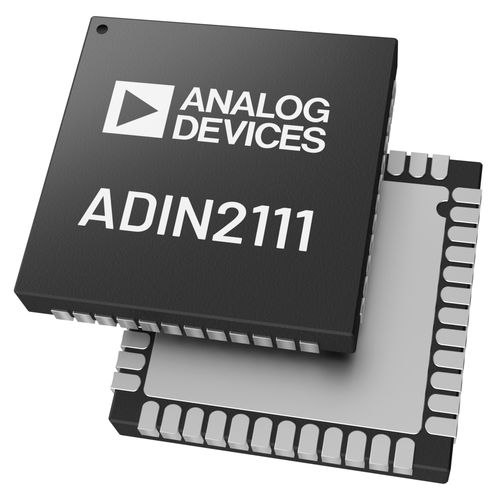

Неуправляемый коммутатор Ethernet ADIN2111

2 портавстроенныйоднопарный Ethernet

ADIN2111 - это 2-портовый трансивер 10BASE-T1L с низким энергопотреблением, предназначенный для промышленных Ethernet-приложений и соответствующий стандарту IEEE® 802.3cg-2019™ Ethernet с большой дальностью действия, 10 Мбит/с по одной паре (SPE). Благодаря встроенному управлению доступом к среде (MAC) и коммутатору ADIN2111 обеспечивает прямое подключение к различным контроллерам через последовательный периферийный интерфейс (SPI). Коммутатор (cut through или store and forward) поддерживает различные конфигурации маршрутизации между двумя портами Ethernet и хост-портом SPI, обеспечивая гибкое решение для линейных, последовательных или кольцевых сетевых топологий. ADIN2111 может использоваться в неуправляемых конфигурациях, где устройство автоматически пересылает трафик между двумя портами Ethernet. В устройстве интегрированы коммутатор, два ядра физического уровня Ethernet (PHY) с интерфейсом MAC и всеми сопутствующими аналоговыми схемами, а также буферизация входных и выходных тактовых импульсов. Устройство также включает в себя внутренние буферные очереди, регистры SPI и подсистемы, а также логику управления сбросом, управлением тактовыми импульсами и конфигурацией аппаратных выводов. ADIN2111 имеет встроенную схему контроля напряжения питания и схему сброса при включении питания (POR) для повышения надежности системы. 4-проводной интерфейс SPI для связи с хостом может быть настроен на OPEN Alliance SPI или общий SPI. Оба режима поддерживают дополнительную защиту данных или циклическую проверку избыточности (CRC). ПРИМЕНЕНИЯ Автоматизация зданий и пожарная безопасность Заводская автоматизация Мониторинг состояния и подключение оборудования Характеристики соответствие стандарту IEEE 802.3cg-2019 10BASE-T1L Радиус действия кабеля до 1700 м Встроенный коммутатор с SPI
