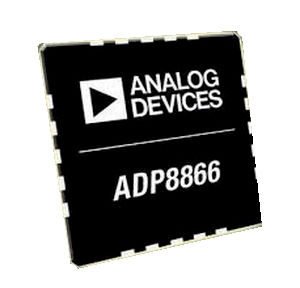

Светоидный драйвер интегральная схема ADP8866
для задней подсветкипрограммируемый

светоидный драйвер интегральная схема
светоидный драйвер интегральная схема
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
интегральная схема
Другие характеристики
программируемый, для задней подсветки
Первичный ток

25 mA

Описание

ADP8866 сочетает в себе программируемый драйвер зарядового насоса светодиодов подсветки с функциями автоматического мигания. Девять светодиодных драйверов могут быть запрограммированы независимо друг от друга на токи до 25 мА. Уровень тока, время затухания и частота мигания могут быть запрограммированы один раз и выполняться автономно по циклу. Для светодиодов подсветки можно установить отдельное время затухания и выключения. Все это управляется двухконденсаторным зарядовым насосом с коэффициентами усиления 1×, 1,5× и 2×. Такая схема способна обеспечить максимальный ток IOUT 240 мА при питании от 2,5 до 5,5 В. Полный набор защитных функций, включая защиту от короткого замыкания, перенапряжения и перегрева, позволяет легко реализовать безопасную и надежную конструкцию. Кроме того, входные пусковые токи ограничиваются встроенным плавным пуском в сочетании с управляемой развязкой между входом и выходом. ПРИМЕНЕНИЯ Подсветка дисплея мобильного телефона Подсветка клавиатуры мобильного телефона Светодиодные индикаторы и индикаторы состояния Автоматизированное мигание светодиодов Зарядный насос с автоматическим выбором коэффициента усиления 1х, 1,5х и 2х для достижения максимальной эффективности. пиковый КПД 92% 9 независимых программируемых драйверов светодиодов Каждый драйвер рассчитан на 25 мА (полная шкала) ШИМ-вход для реализации контентно-регулируемого управления яркостью (CABC) Выделенный вывод сброса и встроенная функция сброса при включении питания (POR) Дополнительные характеристики см. в техническом описании

---
