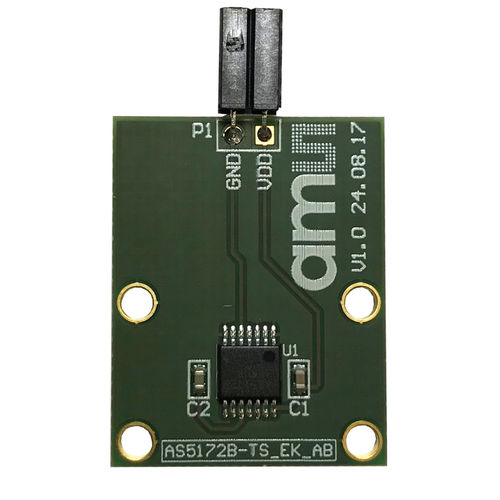

Магнитный датчик углового положения с высоким разрешением по оси с выходом PSI5
Характеристики
разрешение 12 бит при минимальной дуге 90°
Низкий уровень выходного шума, низкий собственный INL
Помехоустойчивость к магнитным паразитным полям
Функциональная безопасность, диагностика
Соответствие стандарту AEC-Q100 Grade 0 (AS5172B) Соответствие стандарту AEC-Q100 Grade 1 (AS5172A)
Снижение стоимости системы - нет необходимости в печатной плате и дополнительных компонентах
Преимущества
Устранение небольших угловых отклонений с высокой точностью
Точное измерение угла
Повышенная долговечность и низкая стоимость системы (не требуется экран)
Обеспечивает безопасность критически важных приложений
Подходит для автомобильных приложений
Пакет SIP (система в пакете)
Параметры изделия
Разрешение [бит]: 14 или 12
Интерфейсы: PSI5
Выход: UART-over-PSI5
Макс. Скорость [об/мин]
Защита от перенапряжения: Да
Резервный
Напряжение питания [В]: 4.0 - 12,0
Диапазон температур [°C]AS5172A: от -40 до +125 / AS5172B: от -40 до +150
Упаковка: AS5172A: SiP (система в корпусе) / AS5172B: TSSOP
Квалифицирован для автомобильной промышленности: Да
Общее описание
AS5172 - это магнитный датчик положения с 12-разрядным выходом PSI5 высокого разрешения в соответствии со спецификацией PSI5 версии 1.3 и 2.1.
Основанный на технологии датчика Холла, этот прибор измеряет ортогональную составляющую плотности потока (Bz) за полный оборот и компенсирует внешние паразитные магнитные поля с помощью надежной архитектуры, основанной на 14-разрядном массиве датчиков и аналоговом переднем фронте (AFE). Поддиапазон может быть запрограммирован для достижения наилучшего разрешения для конкретного применения. Для измерения угла требуется только простой двухполюсный магнит, вращающийся над центром корпуса. Магнит может быть размещен над или под устройством.
---
