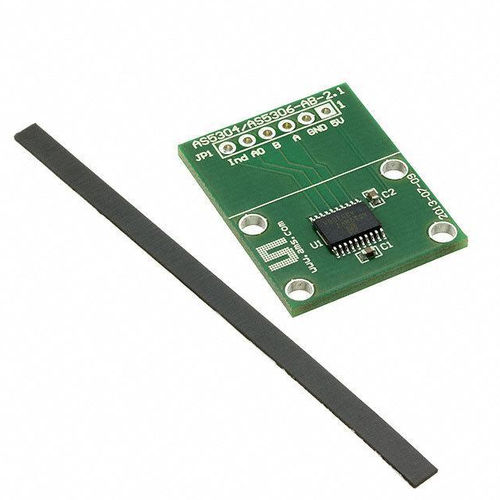

Линейный датчик положения AS5306 series

без механической связимагнитныйоптический

160-шаговый линейный инкрементальный датчик положения с выходом ABI Особенности Бесконтактное измерение перемещения и положения Высокоскоростное измерение Не требуется программатор Невосприимчивость к внешним магнитным полям Преимущества Высочайшая надежность и долговечность в жестких условиях эксплуатации Управление высокоскоростными движениями Простота в использовании Более низкая стоимость материалов (не требуется магнитное экранирование) Параметры изделия Разрешение: 160 шагов Мин. Длина пары полюсов [мм]: 2,4 Интерфейсы Выход: ABI Макс. Скорость [м/с]: 12 Упаковка: TSSOP-20 Автомобильная квалификация Примечание: Для линейных: Используйте магнитную полосу \ Для внеосевых: Используйте кольцевой магнит Общее описание AS5306 - это инкрементный датчик положения для линейных и поворотных внеосевых приложений, основанный на технологии бесконтактных магнитных датчиков. Для измерения положения и перемещения используется многополюсный магнит в виде полосы или кольца. На стандартизированный квадратурный выходной интерфейс с индексным импульсом (=ABI-интерфейс) приходится 160 импульсов на длину полюсной пары 2,4 мм с максимальной скоростью 15 м/с. Имея два десятилетия ноу-хау в области систем магнитных датчиков, мы обладаем большим опытом в выборе наиболее подходящих магнитов. эксперты ams рекомендуют следующих поставщиков магнитов. Данный продукт подходит для следующих областей применения: Управление скоростью и перемещением двигателя для внеосевых применений Замена линейных и поворотных систем оптических датчиков Управление XYZ-столами Станки с ЧПУ
