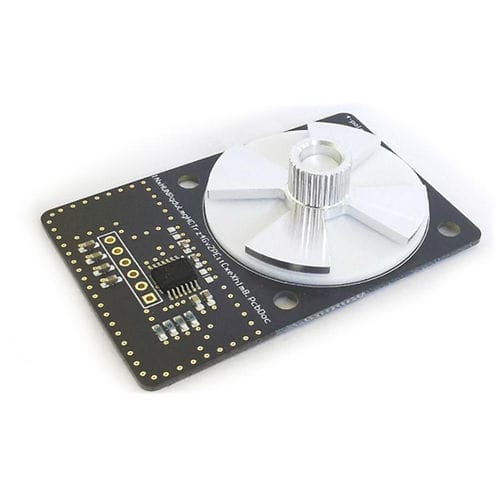

Угловой датчик положения AS5715R
индуктивныйаналоговыйс резервированием

угловой датчик положения
угловой датчик положения
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
угловой
Технология
индуктивный
Выходной сигнал
аналоговый
Другие характеристики
с резервированием, гибкий
Место применения
для использования в автомобилях

Описание

AS5715R индуктивный датчик положения управления двигателем Высокопроизводительный индуктивный датчик положения вне оси с дифференциальным аналоговым выходом SIN/COS Особенности Может использоваться в средах, где боковое пространство находится на премиуме Может чувствовать двигатели с низким и высоким количеством пар полюсов без потери разрешения Уменьшает пульсации крутящего момента и повышает эффективность управления двигателем Работает с двигателями до 480 000 об/мин Простая замена существующих датчиков AMR/GMR Приспособление для критических с точки зрения безопасности применений Подходит для автомобильного применения Преимущества Возможна гибкая штыревая конструкция - Применение полых и боковых валов Адаптируемое расположение катушек и датчиков Высокая угловая точность (менее 1,0°) Низкая задержка распространения Выходные данные о грехах/злоях Функциональная безопасность, диагностика AEC-Q100 Квалифицированный класс 0 Параметры товара Резолюция: 0.3° элкрический INL Интерфейсы: I2C Выход: Дифференциальный аналог SIN/COS Макс. Скорость [об/мин]: 100000 (для 4-полюсной пары) Защита от перенапряжения: Да Денежные: Нет Напряжение питания [В]: 5,0 Диапазон температур [°C]: от -40 до 160 Пакет: ТСБОП-14 Автомобильная квалификация: Да Общее описание Индуктивный датчик положения управления двигателем определяет электрическое положение в пределах одной полюсной пары вращающегося вала и может использоваться для коммутации двигателя бесщеточного двигателя постоянного тока (BLDC). Основанное на индуктивной сенсорной технологии, это семейство измеряет связь между катушкой возбуждения (TX) и двумя катушками приемника (RX) через вращающуюся мишень. Катушки выполнены в виде катушек печатных плат, а вращающаяся мишень представляет собой простую перфорированную металлическую деталь.

---
