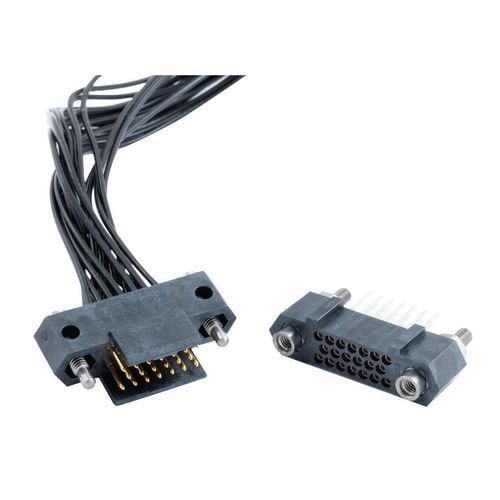

Соединитель для передачи данных HDAS

провод-платаобжимнойдля авиационной промышленности

Обзор Обжимной PCB‑разъём HDAS от Amphenol Socapex — модульное решение, соответствующее MIL‑DTL‑55302, предназначенное для подключений «кабель‑к‑плате» в тяжелых условиях эксплуатации, включая гражданскую и военную авиацию, космос и оборонную технику. Смещённая сетка 1,905 мм (0,075") высокой плотности уменьшает занимаемую платой площадь и поддерживает гибкие конфигурации контактов и жгутов.

Ключевые характеристики

• Штекеры HDAS доступны с 11 до 77 контактов в 6 размерах; доступны гибридные версии; контакты обжимные.
• Совместимы со всеми конфигурациями гнёзд (сквозной монтаж, SMT, press‑fit).
• Соответствует или превышает требования MIL‑DTL‑55302.
• Совместим с решением Harness‑In‑The‑Box для расширенных вариантов кабельных жгутов и конфигураций.

Применение

• Гражданская и военная авиация
• Электронные и встроенные системы
• Платформы C5ISR и оборонные системы
• Космические и вакуумные применения (при использовании соответствующих материалов)

Техническая информация

• Преимущества продукта: Высокая плотность: смещённая сетка 1,905 мм для компактных компоновок; широкий диапазон количества контактов и опций монтажа.
• Особенности: Поддерживаемые размеры проводов (обжимная версия): AWG 22–AWG 28.
• Электрические характеристики: 4,5 A на сигнальный контакт; выдерживаемое напряжение 750 Vrms на уровне моря; расстояние по поверхности (крипидж) 1,2 мм для повышения электрической безопасности.
• Эксплуатационные характеристики: 500 циклов состыковки; рабочая температура −65 °C до +150 °C.
• Материалы и покрытия: Доступны версии, соответствующие RoHS; материалы соответствуют требованиям NASA/ESA по выбросам для использования в космосе.

Дополнительные сведения

• Доступно в 6 размерах, охватывающих 11–77 контактов в до 3 рядов, что обеспечивает гибкость на уровне системы.
• Пример типового номера детали, показанный на этой странице: HDASE102YD004.

Технические характеристики

• Серия / обозначение: HDAS
• Шаг сетки: 1,905 мм (0,075") смещённый
• Доступное количество контактов: 11–77 контактов (6 размеров, до 3 рядов)
• Размер провода (обжимная версия): AWG 22–AWG 28
• Ток на сигнальный контакт: 4,5 A
• Выдерживаемое напряжение: 750 Vrms на уровне моря
• Крипидж: 1,2 мм
• Циклы состыковки: 500
• Рабочая температура: −65 °C до +150 °C
• Стандарты: соответствует/превышает MIL‑DTL‑55302
• Соответствие экологии: доступны версии RoHS; материалы соответствуют требованиям NASA/ESA по выбросам для космического применения
• Пример номера детали на странице: HDASE102YD004
