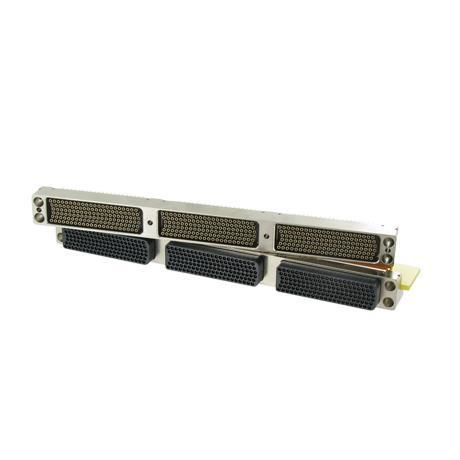

Соединитель для передачи данных SMASH

плата-платакровать-чердакс прямым углом

Обзор
Разъём PCB SMASH — это модульный высокоплотный соединитель «плата‑к‑плате», разработанный для суровых условий, таких как гражданская и военная авиация, а также приложения C5ISR. Предлагает несколько вариантов компоновки, широкий выбор контактов и алюминиевый корпус для улучшения электрических характеристик и защиты от ESD.

Ключевые характеристики

• Надёжная технология для суровых условий
• Превышает требования MIL-DTL-55302
• Семь компоновок: 132–450 контактов
• ESD-защита и повышенная прочность за счёт металлического (алюминиевого) корпуса

Применения

• Гражданские и военные авиационные системы
• Авиационная электроника и электронные модули
• Оборудование C5ISR и защищённые электронные платформы

Техническая информация (подробно)

• Преимущества продукта: Совместимость с Line Replaceable Module (LRM) для упрощения обслуживания; mezzanine или прямоугольные соединения плата‑к‑плате; короткая разводка на дочерней плате благодаря оконцовке гибкого кабеля на вилке; 32 варианта ключирования
• Электрические характеристики: 3 A на сигнальный контакт; DWV 1000 Vrms на уровне моря
• Эксплуатационные характеристики: 500 циклов соединения; рабочая температура −65 до 150 °C
• Материалы и покрытия: Покрытие: 1,27 μ Au на гнезде, 1 μ Au на контактах; доступны версии, соответствующие RoHS

Номер детали / Ссылка на странице

• Отображаемый номер детали: HDC

Дополнительное описание
Разъём SMASH выполнен с алюминиевым корпусом для улучшения электрических свойств и обеспечения ESD‑защиты. Он поддерживает сменные модули (LRM) для эффективного обслуживания на месте и обеспечивает mezzanine или прямоугольные соединения плата‑к‑плате. Разработан для выдерживания высоких температур и вибраций, предоставляет широкий набор опций контактов и сочленений для авиационной электроники.

Характеристики / технические спецификации

• Шаг: 1,905 мм
• Компоновки: 7 компоновок, 132–450 контактов
• Номинальный ток: 3 A на сигнальный контакт
• Испытательное напряжение (DWV): 1000 Vrms на уровне моря
• Циклы соединения: 500
• Рабочая температура: −65 до 150 °C
• Покрытие: 1,27 μ Au на гнезде; 1 μ Au на контактах
• Варианты ключирования: 32
• Материал корпуса: алюминий (металлический корпус для ESD‑защиты и прочности)
