Соединитель для передачи данных SIHD

плата-платас прямым угломс высокой скоростью

Обзор продукта

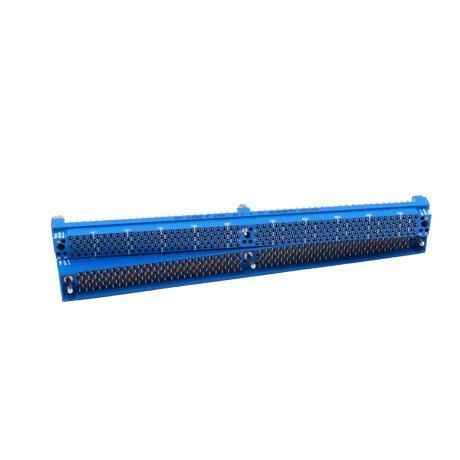

Amphenol SOCAPEX SIHD — монолитный разъём плата‑к‑плате, разработанный для использования с термозажимами с целью снижения перекрестных помех и компенсации небольшого бокового смещения в суровых авиационно‑космических условиях. Разъём оснащён ремонтопригодными контактами, боковыми направляющими для защиты штекерных контактов и правоугольным интерфейсом в ступенчатой сетке средней плотности. Опциональные центральные заземляющие полосы улучшают передачу высокоскоростных сигналов и упрощают трассировку дифференциальных пар.

Ключевые особенности

• Конструкция контактов допускает боковое смещение ±0,25 мм
• Монолитная конструкция, оптимизированная для применения с термозажимами
• Ступенчатая сетка средней плотности (2,54 мм [.100] с 1,905 мм [.075] между рядами)
• Сообщаемые компоновки варьируются от 102 до 256 контактов (предлагаются несколько вариантов)
• Ремонтопригодные контакты для упрощённого обслуживания
• Боковые направляющие защищают штекерные контакты, повышая стойкость в суровых условиях

Области применения

• Коммерческие и военные авиационные системы
• C5ISR и другие оборонные электронные системы, требующие высокой плотности контактов и целостности сигналов

Техническая информация (кратко)

• Опциональные центральные заземляющие полосы для снижения перекрёстных помех и собственной импедансности (≈ 70 Ω–120 Ω) и поддержки высокоскоростных сигналов
• Специальная геометрия контактов обеспечивает ±0,25 мм бокового смещения; боковые направляющие защищают штекерные контакты от внешних повреждений
• Правоугольное плата‑к‑плате соединение, подходящее для компактных электронных стеков
• Электрические параметры: 3 A на сигнальный контакт; DWV 750 Vrms на уровне моря; снижение шума с заземляющей полосой ≤ 400 mV (0,1 A на контакт, время нарастания 2 ns)
• Эксплуатационные параметры: 500 циклов срабатывания; рабочая температура −55 °C до 125 °C
• Материалы и покрытия: доступны версии, соответствующие RoHS

Дополнительное описание
SIHD разработан для обеспечения низкого веса и высокой плотности контактов при сохранении возможности обслуживания на месте. Центральные заземляющие полосы опциональны для улучшения ЭМС и упрощения трассировки дифференциальных пар. Ремонтопригодные контакты и защитные направляющие делают разъём пригодным для авиационных применений в суровых условиях, где критичны обслуживание и целостность сигналов.

Характеристики / технические спецификации

• Допуск бокового смещения: ±0,25 мм
• Номинальный ток: 3 A на сигнальный контакт
• Диэлектрическая прочность (DWV): 750 Vrms на уровне моря
• Снижение шума с заземляющей полосой: ≤ 400 mV (0,1 A на контакт, время нарастания 2 ns)
• Ресурс соединения: 500 циклов
• Рабочая температура: −55 °C до 125 °C
• Шаг / плотность: средняя плотность; ступенчатая сетка 2,54 мм [.100]; 1,905 мм [.075] между рядами
• Компоновки: сообщаемые примеры включают 6 компоновок от 102 до 256 контактов; доступны дополнительные компоновки
• Тип разъёма: монолитный правоугольный плата‑к‑плате разъём для использования с термозажимами
• Обслуживание контактов: ремонтопригодные контакты
• Версии: доступны RoHS‑совместимые версии
