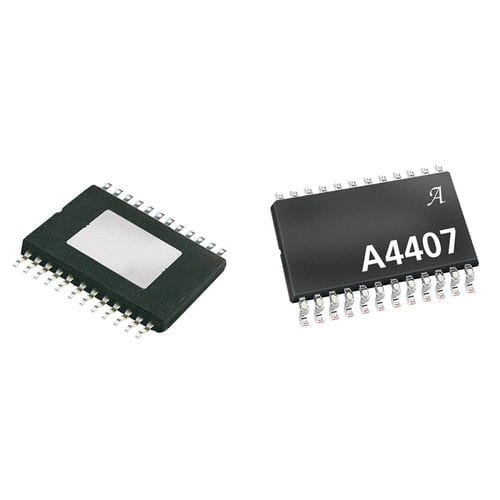

Регулируемый линейный стабилизатор A4407 series

FETпонижение напряжения

A4407 - это ИС для управления питанием в автомобиле, которая использует предварительный регулятор постоянной скорости 2,2 МГц (COT) для питания 5 В линейного регулятора, 5 В линейного регулятора слежения/защищенного линейного регулятора, 3,3 В линейного регулятора/водителя ВЭТ и 1,2 В/1,5 В/1,8 В линейного регулятора/водителя ВЭТ. A4407 предоставляет штырь для установки ведущего сигнала для 5-вольтового трекинг-регулятора на 3,3 В или 5 В выходного сигнала. Время срабатывания кнопки регулируется внутренним образом как функция VIN-кода для поддержания частоты коммутации 2,2 МГц. Эффективная работа достигается за счет использования баксового предварительного регулятора для снижения входного напряжения перед подачей питания на линейные регуляторы. Разработанный для питания CAN и микропроцессорных источников питания в условиях высоких температур, A4407 идеально подходит для применения под капотом. Регулятор переключения предназначен для работы на номинальной частоте переключения 2,2 МГц. Высокая частота коммутации позволяет клиенту выбирать низкоэффективные индукторы и керамические конденсаторы, избегая при этом электромагнитных помех в полосе частот AM. Функции защиты включают: блокировку при пониженном напряжении, ограничение импульсного импульсного тока, защиту от короткого замыкания LX и тепловое отключение. В случае короткого замыкания нагрузки все линейные регуляторы имеют защиту от перегрузки по току. Кроме того, выход V5P защищен от короткого замыкания на аккумулятор. Модель A4407 имеет как логический уровень, так и высокое напряжение (ток и напряжение ограничено) на входе разрешения. Микроконтроллер A4407 также оснащен выходом включения/выключения (NPOR) с регулируемой задержкой для управления микропроцессором. A4407 поставляется в низкопрофильном (1,1 мм) 24-х свинцовом корпусе TSSOP с открытой прокладкой для улучшенного теплоотвода (суффикс LP).
