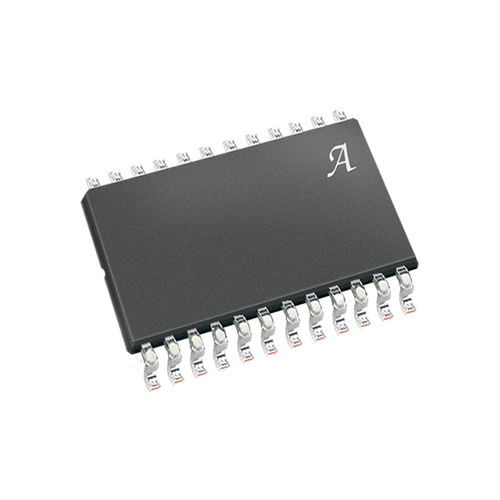

Регулятор напряжения для использования в автомобиле A8450 series

регулируемыйаналоговыйцифровой

A8450 - это источник питания с несколькими выходами, предназначенный для автомобильной промышленности. A8450 работает в широком диапазоне входного напряжения питания и разработан для удовлетворения требований, предъявляемых к высокотемпературным условиям окружающей среды. Четыре выхода регулируемого напряжения обеспечивают несколько вариантов. Регулятор 3,3 В и регулируемый регулятор 1,2-3,3 В могут использоваться для питания микроконтроллеров или DSP жил, а также для ввода-вывода, измерения и преобразования A-D в D-образный. Два 5-вольтовых выхода, один цифровой и другой аналоговый, обеспечивают отслеживание выходных сигналов в пределах 0,5% друг от друга в диапазоне рабочих температур. Кроме того, аналоговый регулятор защищен от короткого замыкания на аккумулятор. Все четыре регулятора имеют защиту от обратного тока. Устройство можно включить или выключить с помощью двух входных штырьков. Вход высокого напряжения на штырьке ENBAT позволяет включать/выключать с помощью сигнала зажигания двигателя или выключателя аккумулятора. Вход логического уровня на штырьке ENB позволяет включать/выключать сигналы микроконтроллера или ЦОС. Если отключено, A8450 потребляет ток менее 10 мкА. Блок POR (Power-on- Reset) контролирует напряжение питания и выдает сигнал сброса с регулируемой задержкой для микроконтроллера или сброса ЦОС. Отдельный вывод аварийного сигнала TSD (тепловое отключение), аналоговое короткое замыкание на питание 5 В и пониженное аналоговое или цифровое напряжение 5 В. A8450 поставляется в 24-контактном корпусе SOIC (индекс номера детали LB) с предохранительными контактами заземления для повышения тепловых характеристик. Таким образом, на 4-слойной плате размещается электронный адрес RθJA с температурой 35°C/Вт.
