Светоидный драйвер интегральная схема A8515 series
для задней подсветкис широтно-импульсной модуляциейWLED

светоидный драйвер интегральная схема
светоидный драйвер интегральная схема
светоидный драйвер интегральная схема
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
интегральная схема
Другие характеристики
для задней подсветки, с широтно-импульсной модуляцией, WLED, диммируемый
Первичный ток

5,5 mA

Входное напряжение

МАКС.: 40 V

МИН.: 5 V

Описание

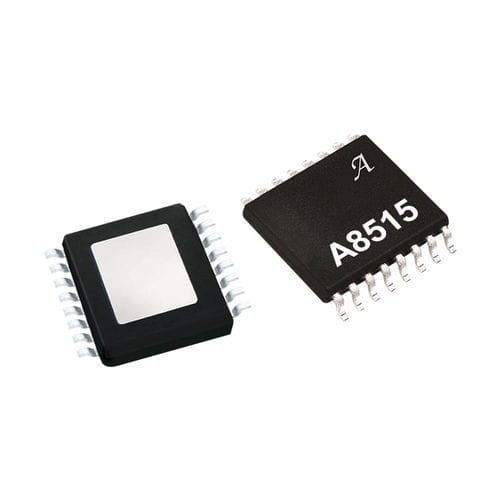

A8515 представляет собой многовыходной белый светодиодный драйвер (WLED) для подсветки ЖК-дисплеев потребительского и промышленного назначения. Он интегрирует преобразователь тока с внутренним выключателем DMOS питания и двумя поглотителями тока. Усилительный преобразователь может управлять 24 светодиодами: 12 светодиодов на строку при 120 мА. Для достижения более высоких токов светодиодов, до 240 мА, раковины могут быть параллельны друг другу. A8515 может работать от одного источника питания, от 5 до 40 В. ШИМ диммирование осуществляется с помощью внешнего входного ШИМ-сигнала. ШИМ-димминговый штырь используется для управления интенсивностью светодиодов с помощью широтно-импульсной модуляции. Низкое регулируемое напряжение 720 мВ на светодиодных источниках тока снижает потери мощности и повышает эффективность. Заявления включают в себя Настольные ЖК-дисплеи с плоской панелью (FPD) Видео дисплеи с плоской панелью ЖК-телевизоры и мониторы A8515 поставляется в 16-контактном корпусе TSSOP (суффикс LP) с открытой термической прокладкой. Он не содержит свинца (Pb), со 100% матовым покрытием оловянной свинцовой рамы.

---

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги ALLEGRO MICROSYSTEMS
