Монофазовый Электрический счетчик электроэнергии UEM4L

трехфазовыйна DIN-рейкеRS-485

Описание продукта

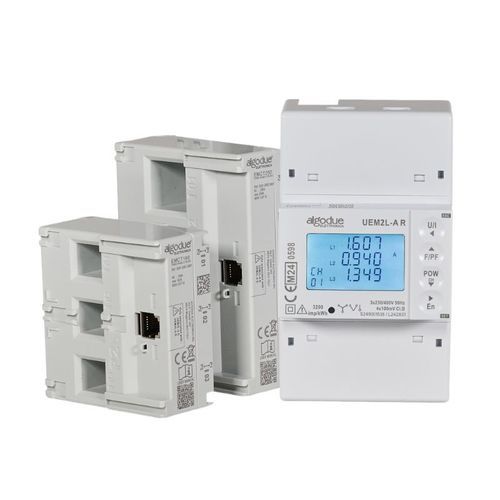

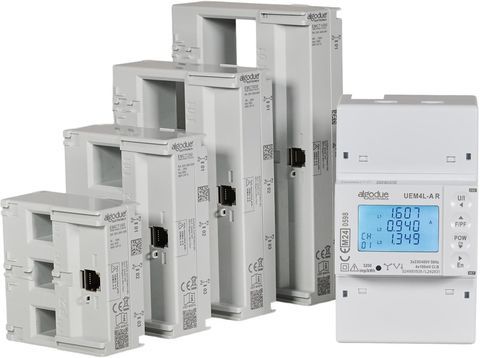

UEM2L-A R и UEM4L-A R — высокопроизводительные многоканальные энергомеры в компактном корпусе на 4 DIN-модуля, сертифицированные для работы до 70 °C. Они обеспечивают одновременное измерение двух (UEM2L-A R) или четырёх (UEM4L-A R) независимых трёхфазных нагрузок и имеют MID-сертификацию для расчёта потребления (активная энергия соответствует EN 50470-3, класс B). Приборы рассчитаны на работу с трёхфазными CT-блоками серии EMCT; подключение CT-блоков к счётчику осуществляется кабелями RJ12. COM-порт (RS485 Modbus RTU) обеспечивает дистанционное считывание и конфигурирование. Доступно специальное приложение для удалённого управления.

Аксессуары / совместимые CT-блоки

• EMCT-160 — номинал 160 A
• EMCT-250 — номинал 250 A
• EMCT-630 — номинал 630 A
• EMCT-1000 — номинал 1000 A
• RJ12 соединительные кабели — длины: 1 м, 3 м, 5 м, 10 м

Варианты
NAME | DESCRIPTION | EAN
UEM4L-A R | Многоканальный энергомер до 4 каналов, MID-сертифицирован, RS485 Modbus RTU для CT-блоков EMCT (CT-блоки заказываются отдельно) | 8058757521028
UEM2L-A R | Многоканальный энергомер до 2 каналов, MID-сертифицирован, RS485 Modbus RTU для CT-блоков EMCT (CT-блоки заказываются отдельно) | 8058757521011
EMCT-160 | CT-блок для трёхфазной системы, диаметр 13.5 мм, размеры 71x75x32.8 мм, шаг 24.8 мм, номинал 160 A, подходит для UEM2L-A/UEM4L-A | 8058757521059
EMCT-250 | CT-блок для трёхфазной системы, диаметр 21 мм, размеры 78x105x32.8 мм, шаг 35 мм, номинал 250 A, подходит для UEM2L-A/UEM4L-A | 8058757521066
EMCT-630 | CT-блок для трёхфазной системы, диаметр 31 мм, размеры 92x135x32.8 мм, шаг 45 мм, номинал 630 A, подходит для UEM2L-A/UEM4L-A | 8058757521073
EMCT-1000 | CT-блок для трёхфазной системы, диаметр 41 мм, размеры 106x165x32.8 мм, шаг 55 мм, номинал 1000 A, подходит для UEM2L-A/UEM4L-A | 8058757521080
RJ12 1 m | RJ12 кабель для быстрого подключения к UEM2L-A R/UEM4L-A R с модулем EMCT TA, 1 м | 8058757521097
RJ12 3 m | RJ12 кабель, 3 м | 8058757521103
RJ12 5 m | RJ12 кабель, 5 м | 8058757521110
RJ12 10 m | RJ12 кабель, 10 м | 8058757521134

Документация

• Каталог
• Технический паспорт
• Руководство по эксплуатации
• Руководство по протоколу Modbus

Технические характеристики

• Питание: питание от цепи напряжения; диапазон: номинальное напряжение ±20%.
• Схемы подключения:
  • 3 ph, 4 проводa (3 тока)
  • 3 ph, 3 провода (2 тока)
  • 1 ph, 2 провода (1 ток)
• Напряжение и частота: номинал 3×230/400 V, 50/60 Hz.
• Возможности измерения: одновременное измерение двух или четырёх независимых трёхфазных нагрузок (в зависимости от модели).
• Ток (CT-блоки):
  • 160 A: пусковой ток (Ist) 0,24 A; максимальный ток (Imax) 160 A
  • 250 A: Ist 0,4 A; Imax 250 A
  • 630 A: Ist 1 A; Imax 630 A
  • 1000 A: Ist 1,6 A; Imax 1000 A
• Точность: активная энергия класс B в соответствии с EN 50470-3; реактивная энергия класс 2 в соответствии с EN 62053-23.
• Связь: RS485 Modbus RTU; настраиваемая скорость передачи 2,4–38,4 kbps.
• Условия эксплуатации: температура эксплуатации -40 °C до +70 °C; хранение -40 °C до +75 °C.
• Степень защиты: IP51 (передняя панель) / IP20 (клеммы).
• Корпус: компактный формат 4 DIN-модулей; сертифицирован для работы до 70 °C.
• Соответствие и сертификация: MID-сертификация для расчёта потребления; активная энергия соответствует EN 50470-3 класс B (MID).
• Подключение / аксессуары: предназначены для работы с CT-блоками EMCT; RJ12 кабель для подключения CT к счётчику; COM-порт для удалённого управления по RS485; доступно специальное приложение для удалённого управления.
