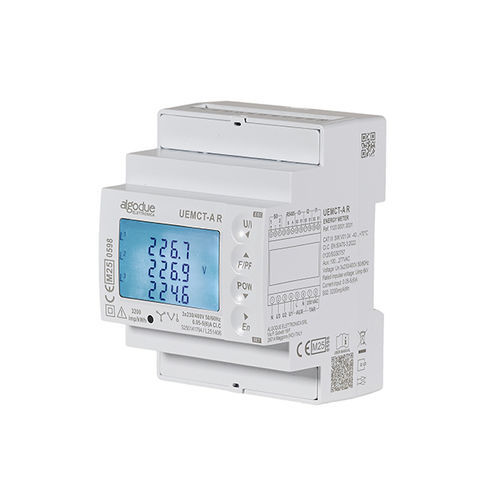

Трехфазовый Электрический счетчик электроэнергии UEMCT MID

для установки на панельцифровойRS-485

Обзор продукта: UEMCT - это трехфазный счетчик энергии для трансформаторов тока, сертифицированный для работы при температуре до 70°C. Он поддерживает косвенное измерение через стандартные трансформаторы тока на 1 или 5 А и подключение к трансформаторам напряжения. Счетчик оснащен коммуникацией RS485 Modbus RTU или M-Bus. Он обеспечивает двунаправленное измерение по 4 квадрантам для всех энергий и мощностей. Соответствие классу C согласно EN 50470-3 (MID) делает его подходящим для сертифицированного учета энергии с высокой точностью. Совместим с сетями на 2, 3 или 4 провода, он обеспечивает надежные измерения даже при несбалансированных нагрузках. Основные электрические параметры можно просматривать на дисплее и получать доступ через COM-порт для удаленного управления, с включенным дополнительным программным обеспечением. Устройство имеет два выхода S0 - один программируемый и один фиксированный - поддерживает до четырех настроек управления тарифами и включает метрологический светодиод и опечатываемые клеммы для немедленного считывания и защиты. Доступно дополнительное программное обеспечение для управления устройством. - Поддерживает косвенное измерение через стандартные трансформаторы тока на 1 или 5 А и подключение к трансформаторам напряжения - Коммуникация RS485 Modbus RTU или M-Bus - Двунаправленное измерение по 4 квадрантам для всех энергий и мощностей - Соответствие классу C согласно EN 50470-3 (MID) - Совместим с сетями на 2, 3 или 4 провода - Надежные измерения даже при несбалансированных нагрузках - Дисплей и COM-порт для удаленного управления - Два выхода S0: один программируемый, один фиксированный - До четырех настроек управления тарифами - Метрологический светодиод и опечатываемые клеммы - Дополнительное программное обеспечение для управления Технические характеристики: - Источник питания: Напряжение: 100…277 VAC - Режимы проводки: 3 фазы, 4 провода (3 тока) 3 фазы, 3 провода (2 тока) 1 фаза, 2 провода (1 ток) - Напряжение и частота: Номинальное значение: 3×230/400 В 50/60 Гц ±20% - Ток: Стартовый ток Ist: 0.005 мА Максимальный ток: Imax: 6 А - Точность: Класс C для активной энергии в соответствии с EN 50470-3 Класс 2 для реактивной энергии в соответствии с EN 62053-23 - Коммуникация: RS485 Modbus RTU Настраиваемый диапазон скорости передачи: 2.4 – 38.4 кбит/с M-Bus Настраиваемый диапазон скорости передачи: 600 – 9.6 кбит/с - Выходы S0: Два пассивных оптоизолированных выхода в соответствии с IEC 62053-31: S01: полностью программируемый через дисплей или протокол, с выбираемым весом импульса 0.01/0.1/1/10/100/1000En/imp S02: фиксированный импульсный выход: 3200 imp/kWh - Управление тарифами: До 4 тарифов, которые могут управляться через HMI или удаленно через коммуникационный протокол - Условия окружающей среды: Рабочая температура: -40°C до +70°C Температура хранения: -40°C до +75°C Степень защиты: IP51 (передняя панель) / IP20 (клеммы)
