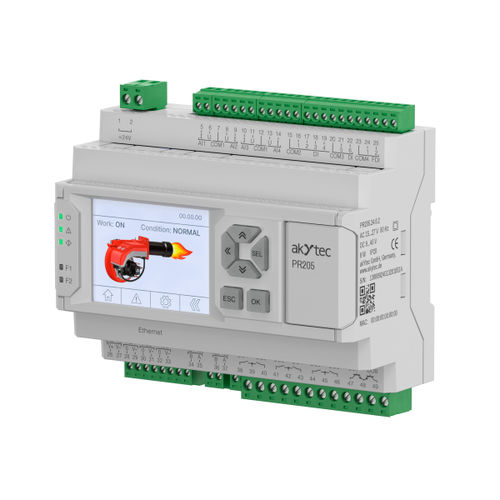

PR205 - это новое программируемое реле с графическим дисплеем и Ethernet. Количество входов/выходов может быть увеличено с помощью модулей расширения PRM.
Алгоритм работы PR205 строится пользователем в бесплатной среде программирования ALP.
Особенности и преимущества
ЧМИ: графический экран и кнопки
- Графический цветной экран, диагональ 2,4", 320×240.
- 6 механических кнопок с возможностью настройки пользователем.
- 5 светодиодов: 3 служебных, 2 пользовательских.
Оптимальное сочетание входов/выходов
- 4 аналоговых входа: PT1000, NTC/PTC, 4...20 мА/ 0...10 В, дискретный режим.
- 3 универсальных аналоговых выхода: 4....20 мА/0...10 В.
- 6 цифровых входов (питание =24 В).
- 2 быстрых цифровых входа до 100 кГц.
- 8 цифровых выходов (э/м реле и транзисторные ключи).
Коммуникационные возможности
Интерфейс Ethernet, режим Master/Slave, Modbus TCP:
- Прямой доступ к облачному сервису akYtec.
- Подключение к ПК для конфигурирования и записи программы.
- Конфигурирование в программе akYtec ToolPro.
- Визуализация процесса с помощью панелей оператора и SCADA.
- Увеличение количества входов/выходов с помощью модулей Mx210.
До 2 интерфейсов RS-485, режим Master/Slave, Modbus RTU/ASCII:
- Интеграция в системы SCADA.
- Визуализация процессов с помощью панелей оператора.
- Увеличение количества входов/выходов с помощью модулей Mx110.
- Управление внешними устройствами: VFD, датчиками и т.д.
- Подключение к ПК для конфигурирования и записи программ.
Особенности конструкции
- Компактный модульный корпус шириной 7 модулей.
- Съемные клеммные блоки для легкой установки.
- Быстрая замена батареи.
Работа
- 2 модификации источника питания: ~/=24.
- Увеличение количества входных/выходных каналов за счет модулей PRM.
- Эксплуатация в неотапливаемых помещениях: -20...+55 ºС.
- Конфигурирование и запись программ через USB, Ethernet.
---
