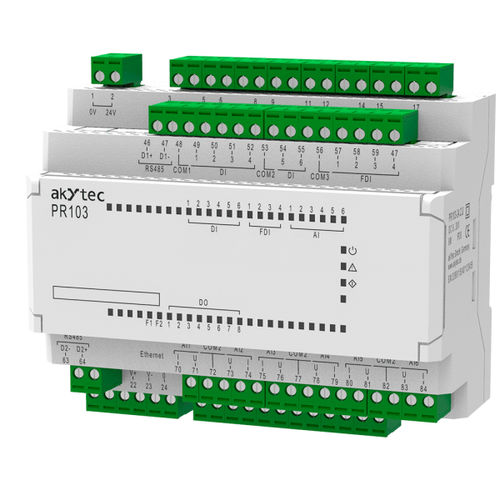

Программируемая автоматическая система на DIN-рейке PR103

8 Sаналоговые входыс цифровыми входами

PR103 - это мини-ПЛК с расширенными коммуникационными возможностями благодаря наличию порта Ethernet и двух интерфейсов RS485, а также протоколов Modbus TCP и Modbus RTU/ASCII. Осуществляя обмен данными через интерфейсы RS485 на полевом/контрольном уровне, PR103 может использовать порт Ethernet и протокол Modbus TCP для "мостового" обмена данными с контрольным уровнем пирамиды автоматизации. Мини-ПЛК PR103 оснащен 10 цифровыми входами, 8 цифровыми выходами, 6 аналоговыми входами и 2 аналоговыми выходами. Кроме того, 4 из 10 цифровых входов могут использоваться в качестве счетчиков импульсов, обрабатывающих сигналы от 100-килогерцовых энкодеров. Что касается аналоговых входов, то они конфигурируются и могут работать с широким диапазоном ТДС, NTC/PTC, а также со стандартными линейными сигналами 4-20 мА или 0-10 В. Кроме того, встроенные входы/выходы могут быть напрямую расширены с помощью двух модулей расширения серии PRM. Благодаря встроенной флэш-памяти возможно протоколирование, например, значений на аналоговых входах/выходах, счетчиков импульсов, состояния устройства и т.д. Файл сохраняется в формате CSV, что позволяет работать с ним практически в любом редакторе электронных таблиц, например, Excel. Предназначенный для установки на DIN-рейку в шкафу управления, PR103 может работать как в необогреваемой среде при температуре до -40°C, так и в обогреваемой при температуре до +55°C. Пользовательская программа пишется на языке функциональных блок-схем в бесплатном программном обеспечении akYtec ALP. Алгоритм управления загружается в память устройства через кабель micro USB. Функции и возможности Порт Ethernet (Modbus TCP, клиент/сервер) 2x интерфейса RS485 (Modbus RTU/ASCII, ведущий/ведомый)
