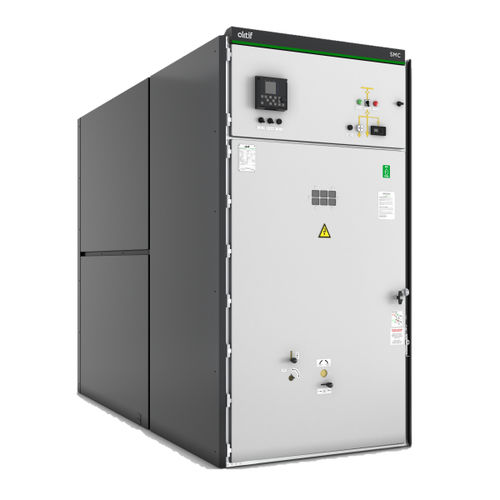

Вторичное распредустройство SMC Series

среднего напряжениядля резкидля высокой мощности

Металлопластиковые распределительные устройства среднего напряжения Aktif серии SMC - это системы коммутации и управления, изготовленные на напряжение до 46 кВ в соответствии со стандартом IEC 62271-200. Распределительные устройства серии SMC имеют 2 типа, как показано ниже; - SMC-0: стационарный автоматический выключатель - SMC-1: Выдвижной автоматический выключатель Распределительные устройства с металлической оболочкой состоят из 4 независимых отсеков; - Отсек низкого напряжения: В этом отсеке находятся все вторичные цепи для измерения, защиты, управления, контроля, связи и других связанных систем. - Отсек сборных шин: В этом отсеке находятся шины из электролитической меди в соответствии с номинальным током. Доступ к отсеку сборных шин возможен при соблюдении специальных мер безопасности и с помощью инструментов. - Отсек коммутации: В этом отсеке находится следующее оборудование в соответствии с требованиями проекта. - Передний механизм газового или вакуумного выключателя SF6, - напольные ящики типа Выдвижной блок, - Автоматические шторки для соединения шин и кабелей, - Механические блокировки между автоматическим выключателем, выдвижным устройством, шторкой и дверьми. - Кабельный отсек: В этом отсеке находятся приборные трансформаторы тока, напряжения, ограничитель перенапряжения, заземлитель серии AktifSES, емкостной делитель напряжения, кабельные вводы и фитинги. Металлопластиковые распределительные устройства среднего напряжения серии SMC используются в безопасных объектах, требующих высокого уровня безопасности и непрерывности энергоснабжения. Металлопластиковые распределительные устройства среднего напряжения серии Aktif SMC могут быть изготовлены для тропических условий окружающей среды. Распределительные устройства серии SMC полностью прошли типовые испытания в международных аккредитованных лабораториях в соответствии со стандартом IEC 62271-200.
