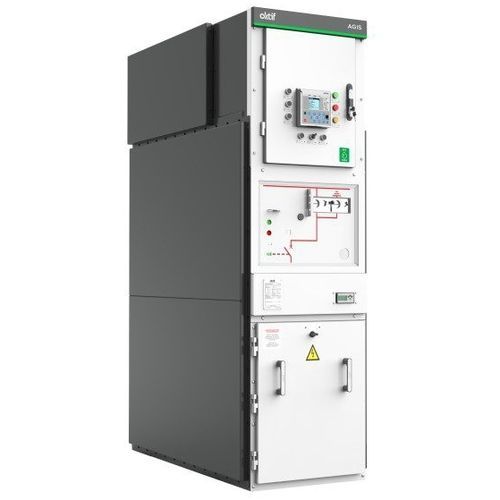

Изолированное распредустройство AGIS 36

среднего напряжениянизкого напряжениядля резки

Распределительные устройства с элегазовой изоляцией Aktif производятся с целью снижения воздействия газа SF6 на окружающую среду и предлагают более устойчивое решение за счет использования сухого воздушного газа в изоляционной среде. Распределительные устройства с элегазовой изоляцией производятся и испытываются на непрерывность работы LSC-2, разделение PM, классификацию внутренней дуги AFLR, в соответствии со стандартом IEC 62271-200, до 36 кВ, 2000 A и 31,5 кА/3с. Оптимальная надежность обеспечивается на ваших объектах благодаря герметичной системе давления, которая не требует обслуживания в течение как минимум 30 лет. AGIS, изготовленные по результатам типовых испытаний, проведенных международными аккредитованными лабораториями, состоят из 4 отсеков: - Отсек сборных шин: Отсек, где могут быть установлены шины из электролитической меди в соответствии с номинальным током, изоляторы и дополнительные трансформаторы тока и/или напряжения. - Отсек коммутации: Этот отсек с 3-позиционным разъединителем и/или автоматическим выключателем вакуумного типа находится в полностью закрытом баке из нержавеющей стали, герметичном для промышленного сухого воздуха (~ 80% азота + ~ 20% кислорода). - Отсек низкого напряжения: Отсек, в котором расположены все измерительные приборы, реле защиты, клеммные соединения, устройства связи и другое оборудование защиты и управления, используемое в системе. - Кабельный отсек: По желанию в этом отсеке могут быть размещены трансформаторы тока и/или напряжения, в которых выполняются кабельные соединения. AGIS предлагает компактные и прочные решения благодаря классу защиты IP3X для использования внутри помещений. Распределительные устройства с элегазовой изоляцией серии AGIS обеспечивают максимальную экономию площади применения благодаря минимальным размерам и компактной конструкции.
