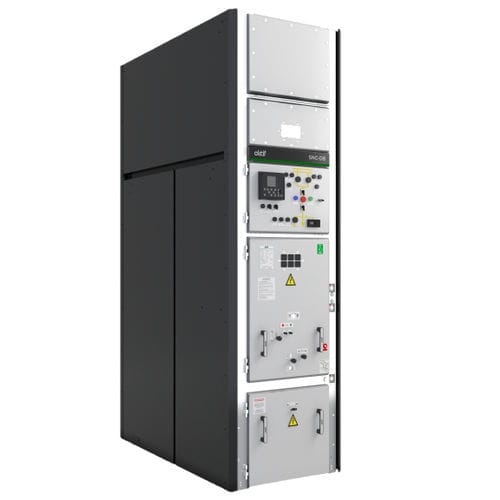

Вторичное распредустройство SNC DB Series

среднего напряжениядля резкивакуумное

Металлопластиковые распределительные устройства Aktif серии SNC с двумя сборными шинами среднего напряжения представляют собой коммутационный и контрольный шкаф и изготавливаются на напряжение до кВ и 36 кВ, 2500 A, 40 kA/3s по электрическим характеристикам в соответствии со стандартом IEC 62271-200. Металлопластиковые распределительные устройства с двойными шинами серии SNC имеют класс непрерывности обслуживания LSC-2B, класс разделения PM, классификацию внутренней дуги AFLR, класс защиты IP 4X. Распределительные устройства с металлической обшивкой серии SNC-DB выпускаются трех типов; - SNC - 0.DB: с фиксированным выключателем с газовой изоляцией SF6 или вакуумным выключателем - SNC - 1 .DB : с выкатным элегазовым выключателем SF6 или вакуумным выключателем - SNC - 2.DB : с выкатным элегазовым выключателем SF6 или вакуумным выключателем и трансформатором напряжения Металлопластиковые распределительные устройства состоят из 4 независимых отсеков для типов SNC - 0.DB и SNC - 1.DB, 5 независимых отсеков для типа SNC-2.DB; - Отсек низкого напряжения: В этом отсеке находятся все вторичные цепи для измерения, защиты, управления, контроля, связи и других связанных систем. - Отсек сборных шин: В этом отсеке находятся шины из электролитической меди и выключатели-разъединители в соответствии с номинальным током. Доступ к отсеку сборных шин возможен при соблюдении специальных мер безопасности и с помощью инструментов. - Отсек коммутации: В этом отсеке находится следующее оборудование в соответствии с требованиями проекта. - Газовый или вакуумный выключатель SF6 с фронтальным механизмом, - Выдвижной блок (исключен SNC-0.DB), - Автоматические затворы для шинных и кабельных соединений, - Механические блокировки между автоматическим выключателем, выкатным блоком, шторкой и дверью.
