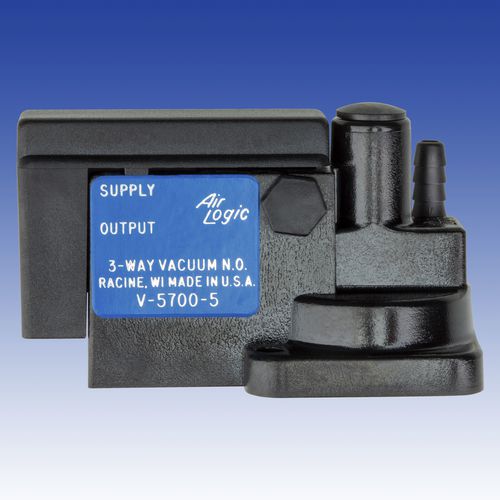

Пилотный клапан V-5700 series

мембранныйпневматическийдля воздуха

Трехходовые клапаны с вакуумным управлением подают сигнальное давление на мембрану, которой противостоит сила пружины. Когда сила вакуумного сигнала больше (более глубокий вакуум = больше сила), чем сила пружины, она достигает заданного значения (также называемого давлением "включения"), внутренний механизм перемещается и изменяет пневматическое состояние. Давление сигнала и пневматический контур полностью изолированы друг от друга. Пневматический контур является нормально открытым, что означает, что порт питания открыт для выходного порта. Когда клапан срабатывает, питание перекрывается, а выходной порт через выхлопное отверстие выходит в атмосферу. Выхлопной порт не имеет соединения. Клапан будет находиться в этом состоянии до тех пор, пока сигнал давления не упадет ниже точки сброса (также называемой давлением "Выкл"). Разница между давлением "Вкл." и давлением "Выкл." определяется как дифференциал или гистерезис клапана. Имеются заводские предустановленные опции. Обратитесь к своему продавцу или дистрибьютору для получения спецификаций и индивидуального номера детали. Регулировку переключателя можно выполнить, сняв круглую крышку и повернув винт с плоской головкой. Регулировка по часовой стрелке повышает уставку. Регулировка против часовой стрелки понизит уставку (по давлению). Не рекомендуется регулировать предварительно настроенные 3-ходовые клапаны. Не выкручивайте винт с плоской головкой выше, чем заподлицо с корпусом.
