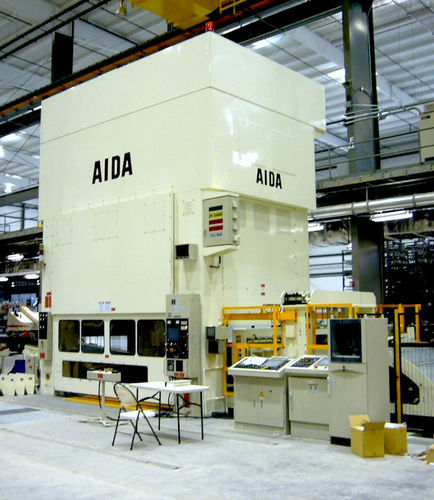

Механический пресс PME-S2 series

для формовкидля тисненияс эксцентриком

Описание
Серия AIDA PME-S2 представляет собой 2-точечные эксцентриковые прессы с прямой станиной, предназначенные для высокоточного штамповочного формования конструкционных панелей автомобилей и деталей трансмиссии. Ключевые конструктивные решения: большой шаг точек подвески для повышения способности к эксцентричной нагрузке, минимальные зазоры для снижения вероятности прорыва, 8-точечные квадратные направляющие для ограничения боковых и продольных перемещений и каркас, натянутый тягами, для повышения жесткости. Увеличенная конструкция рамы и переработанные технологические процессы обеспечивают возможность формования высокопрочных материалов. Прецизионные детали изготавливаются внутри компании для соблюдения критических допусков.

Особенности

• Штамповочная система, обеспечивающая широкое производственное разнообразие и высокую стабильность
• Защита от перегрузки с усовершенствованным металлическим уплотнением для быстрого срабатывания и защиты оснастки и пресса
• Минимальные суммарные зазоры для снижения риска прорыва
• Регулируемая система ползуна для поддержания параллельности и сопротивления эксцентричной нагрузке
• Широкое расстояние между точками соединения для увеличения несущей способности при эксцентрической нагрузке

Основные характеристики
Model | PME-S2-4000 | PME-S2-6300 | PME-S2-8000 | PME-S2-10000
Capacity (kN) | 4000 | 6300 | 8000 | 10000
Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | –
Slide Stroke (double reduction) (mm) | 300-400 | 450 | 450-500 | 400-500-600
Slide and bolster length (mm) | 3050-3650 | 3500-(4250) | 4000 | 4500-5000
Slide and bolster width (mm) | 1500 | 1500-(1700) | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2360
Shut height (mm) | 600-650-850 | 800-900-1000 | 900-950-1000 | 900-1000
Slide adjustment (mm) | 250 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 20÷60 | 20÷50 | 20÷50 | –
Press speed in pendulum mode (double reduction) (min⁻¹) | 10÷35 | 10÷30 | 12÷30 | 15÷30

Технические характеристики

• Серия: PME-S2 Series (механические 2-точечные эксцентриковые прессы с прямой станиной)
• Грузоподъёмности пресса: 4000–10000 кН (в зависимости от модели)
• Ход ползуна (одинарное/двойное редуцирование): 350–400 мм / 300–600 мм (в зависимости от модели)
• Размеры ползуна/болстера: длина 3050–5000 мм, ширина 1500–1800 мм (в зависимости от модели)
• Открытие бокового окна: 1700–2360 мм (в зависимости от модели)
• Варианты высоты закрытия и регулировка ползуна: несколько положений (пример высот: 600–1000 мм; регулировка ползуна 250–300 мм)
• Конструкция направляющих: 8-точечная / 8-поверхностная направляющая для уменьшения боковых/продольных перемещений
• Рама: рама, натянутая тягами, для повышения жесткости и точности
• Производство: прецизионные детали изготавливаются в собственном производстве для достижения минимальных зазоров в критических областях
• Применение: подходит для формования автомобильных конструкционных панелей и деталей трансмиссии, включая высокопрочные материалы
