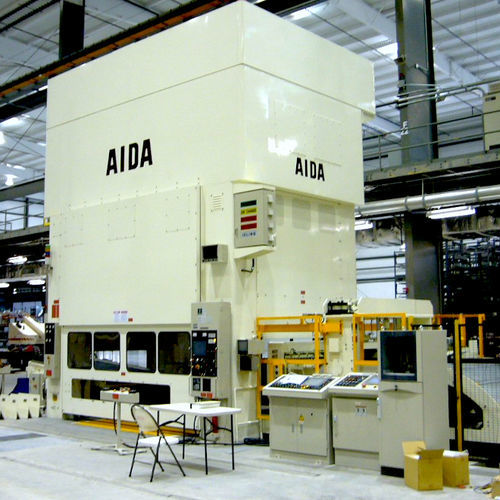

Механический пресс PME-L2 series

для формовкидля глубокой вытяжкидля тиснения

Описание
Прессы PME-L2 отличаются большим шагом точек подвеса для повышения способности воспринимать эксцентричные нагрузки, минимальными общими зазорами для снижения риска прорыва, 8-точечными квадратными направляющими, ограничивающими поперечные и продольные перемещения, и рамой, стянутой тягами (tie-rod), для повышения жесткости и точности. Конструкция крупной рамы и производственные процессы были модернизированы для формирования высокопрочных материалов. Передовая кинематика link‑motion обеспечивает снижение скорости вытяжки при постоянной скорости ползуна. AIDA изготовляет все прецизионные элементы внутри компании, что позволяет обеспечить минимальные зазоры в критических зонах и высокую точность формования при долговечности. PME-L2 предназначены для формования автомобильных конструкционных панелей и деталей трансмиссии.

Ключевые особенности

• Передовая кинематика link‑motion, снижающая скорость вытяжки и обеспечивающая постоянную скорость ползуна
• Штамповочная система, обеспечивающая высокое разнообразие производства и стабильность
• Защита от перегрузки с продвинутой металлической герметизацией для быстрой реакции и защиты оснастки и пресса
• Минимальные общие зазоры для снижения случаев прорыва
• Регулировка ползуна для поддержания параллельности и сопротивления эксцентричным нагрузкам
• Большой шаг точек подвеса для увеличения несущей способности при эксцентричных нагрузках

Основные характеристики
Model | PME-L2-10000 | PME-L2-12500 | PME-L2-25000
Capacity (kN) | 10000 | 12500 | 25000
Slide Stroke (double reduction) (mm) | 550 | 400 | 500
Slide and bolster length (mm) | 4500 | 5100 | 4400
Slide and bolster width (mm) | 1800 | 1800 | 1800
Side window opening (mm) | 2500 | 2360 | 2600
Shut height (mm) | 900 | 900 | 950
Slide adjustment (mm) | 300 | 300 | 300
Press speed in pendulum mode (double reduction) (min^-1) | 10÷25 | 6÷24 | 8÷30

Технические характеристики / Применение

• Серия: PME-L2 Series
• Тип пресса: 2‑точечные прессы с кинематикой link‑motion и прямыми боковинами
• Диапазон мощностей: 10000–25000 кН (PME-L2-10000 / PME-L2-12500 / PME-L2-25000)
• Ход ползуна (двойное снижение): 400–550 мм в зависимости от модели
• Размеры ползуна и стола (Д×Ш мм): до 5100 × 1800 в зависимости от модели
• Открытие бокового окна: 2360–2600 мм в зависимости от модели
• Высота закрытия: 900–950 мм в зависимости от модели
• Регулировка ползуна: 300 мм (все модели)
• Направляющие: 8‑поверхностная конструкция направляющих для ограничения поперечных и продольных перемещений
• Рама: стянутая тягами рама для повышения жесткости и точности
• Внутреннее изготовление прецизионных деталей компанией AIDA для достижения минимальных зазоров и высокой долговечности
• Применение: формование конструкционных панелей автомобилей и деталей трансмиссии; оптимизировано для высокопрочных материалов
