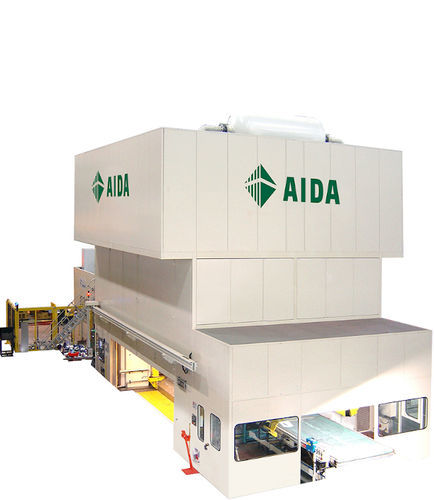

Механизированный пресс DSF-PE2 eries

электрическийэлектронныйдля листового металла

Продукт
Прогрессивные сервопрессы DSF-PE2 Series — это 2‑точечные прессы со стрейтсайд‑рамой, предназначенные для штамповки металлов, с усилиями от 4000 кН до 12500 кН. Рама выполнена с тягами; компоненты разработаны и верифицированы с помощью FEM для ограничения прогиба под нагрузкой ниже 0,1 мм/м. Структурные элементы изготовлены из контролируемых стальных листов и подвергаются термическому снятию напряжений после сварки.

Привод и управление
Оснащены фирменными сервомоторами AIDA с высоким моментом и низкой скоростью, специализированными для работы на прессе. Серво‑пакет AIDA обеспечивает оптимизацию движения ползуна и длины хода по высоте детали и точное управление скоростью удара по материалу для повышения производительности, увеличения ресурса штампов и снижения обслуживания.

Ключевые особенности

• Полностью программируемая длина хода, скорость и dwell для оптимизации под каждый штамп
• Память на 500 рабочих рецептов для воспроизводимых переналадок
• Функция Teach для минимизации ошибок ввода оператором
• Избыточные двойные энкодеры для повышенной безопасности позиционирования
• 16‑канальная PLS система безопасности
• Интегрированный мониторинг тоннажа
• Интеграция стороннего оборудования с отображением экранов вспомогательного оборудования на OIT пресса

Основные характеристики (сводка)
Model | DSF-PE2-4000 | DSF-PE2-6300 | DSF-PE2-8000 | DSF-PE2-10000 | DSF-PE2-12500
Capacity (kN) | 4000 | 6300 | 8000 | 10000 | 12500
Slide Stroke (single reduction) (mm) | 350 | 400 | 500 | – | –
Slide Stroke (double reduction) (mm) | – | 450 | 500 | 600 | 600
Slide and bolster length (mm) | 2500-3050-3650 | 3050-3650-4250 | 3650-4000-4600 | 4500 | 4500
Slide and bolster width (mm) | 1500 | 1700 | 1800 | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2350 | 2350
Shut height (mm) | 600-650-700-750 | 700-750-800-850 | 750-800-850-900 | 750-800-850-900 | 750-800-850-900
Slide adjustment (mm) | 250 | 300 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 3÷89 | 3÷80 | 3÷70 | – | –
Press speed in pendulum mode (double reduction) (min⁻¹) | – | 3÷55 | 3÷60 | 3÷47 | 3÷47

Технические характеристики

• Диапазон усилий: 4000 кН — 12500 кН
• Рама: стрейтсайд, конструкция с тягами; компоненты проверены FEM
• Проектная прогибаемость под нагрузкой < 0,1 мм/м
• Структурные материалы: контролируемые листовые стали, снятие напряжений после сварки
• Привод: фирменные сервомоторы AIDA с высоким моментом и низкой скоростью
• Управление: программируемая длина хода, скорость и dwell; 500 рецептов; функция Teach; избыточные двойные энкодеры
• Безопасность и мониторинг: 16‑канальная PLS; интегрированный монитор тоннажа
• Интеграция: отображение экранов вспомогательного оборудования на OIT пресса для интеграции сторонних систем
• Доступные модели: DSF-PE2-4000 / 6300 / 8000 / 10000 / 12500
