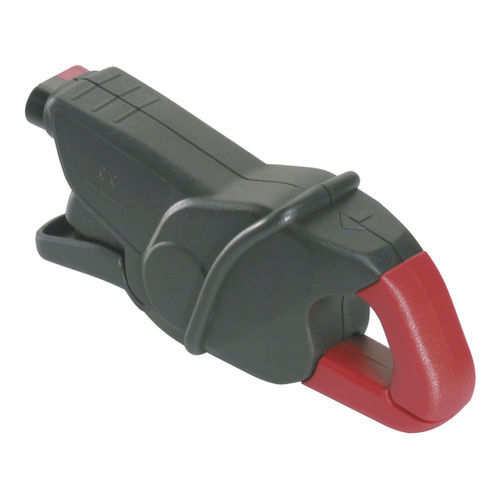

Токоприемник открывающийся Zangenstromwandler für Wechselströme

с трансформаторомс зажимомAC

Трансформатор с разделенным сердечником для переменного тока Трансформаторы тока используются для получения больших переменных токов без контакта и без прерывания цепи. В принципе, они состоят из 2 отдельных обмоток трансформатора (B1 = первичная обмотка с N1 витками, B2 = вторичная обмотка с N2 витками) на одном общем железном сердечнике (замкнутый магнитный контур). Если по обмотке B1 протекает переменный ток I1, то в обмотке B2 индуктируется ток I2, который зависит от соотношения витков N1/N2. По сравнению со стационарными панельными трансформаторами, трансформаторы с расщепленным сердечником должны быть способны охватить проводник в разомкнутой магнитной цепи. На практике первичная обмотка B1 состоит только из одного витка, по которому протекает измеряемый ток.
