Измерение перепада давления и трубки Пито
-Измерительный разъем и трубки Пито
-Дизайны и технические характеристики см. в листе данных
Технические данные и функции
Измерительный разъем для измерения перепада давления и трубки Пито
-Измерительный разъем для измерения давления в компактном исполнении для измерения расхода с помощью трубок Пито
-Фитинг для подключения шланга между трубкой Пито и разъемом для измерения давления
-Измерительный разъем может быть подключен непосредственно к измерительному прибору.

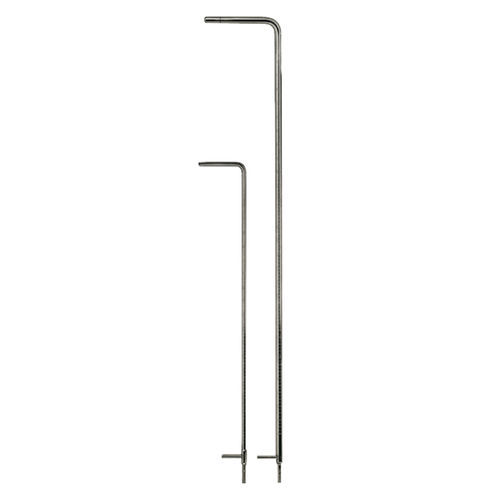

Трубки Пито
-Трубки Пито с полусферической головкой.
-Для измерения динамического давления наконечник трубки Пито имеет отверстие 0,3d.
-Для измерения статического давления, в общей сложности 12 отверстий с Ø 0,1d расположены на расстоянии 3d.
Приборы Mit ALMEMO®, имеющие опцию ввода коэффициентов, могут также использоваться для проведения измерений скорости ветра с помощью цилиндрических зондов, согласно VDEH. Цилиндрические трубки Пито имеют коэффициент, связанный с зондом, равный 1,7. При вводе коэффициента 0,767 в диапазоне м/с
этот коэффициент будет учитываться во время измерения.
---
