Поршневый компрессор Super Silent

переменная производительностьвдыхаемого воздухаэлектрический

Обзор
Super Silent — часть линейки Efficient от Coltri: шумопоглощённый высоконапорный компрессор для дыхательного воздуха, спроектированный для тихой работы и обеспечения высокого качества воздуха в погружении, промышленности и службах спасения. Устройство сочетает 3-ступенчатый высоконапорный насосный блок, систему очистки Maxifilter и шумозащищённый каркас кабины.

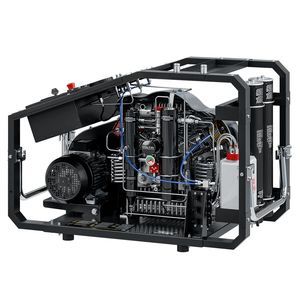

Ключевые характеристики — 3-ступенчатый насосный блок высокого давления

• Алюминиевый моноблок
• Распылительная смазка с штифтом, погружённым в масло
• Всасывающий фильтр: 10 µm
• Трубопроводы, фитинги и гайки из нержавеющей стали AISI 316
• Промежуточный сепаратор конденсата после второго ступеня
• Финальные сепараторы конденсата высокого давления
• Предохранительные клапаны после каждой ступени сжатия
• Алюминиевые литые цилиндры с покрытием Nicasil для высокой тепловой отдачи
• Кованые алюминиевые шатуны
• Кованный стальной коленчатый вал
• Клапаны 2-й и 3-й ступеней из нержавеющей стали
• Прочные роликовые подшипники
• Третья ступень из закалённой стали с 5 специальными чугунными сегментами
• 2-я и 3-я ступени с опорными плитами для устранения боковых сил на поршни
• Фильтровальная система: Maxifilter

Электродвигатель
Доступны однофазный или трифазный электродвигатели; стандартный диапазон мощности для данной модели: 4–5,5 кВт. Двигатель передаёт движение насосному блоку через ремень.

Система очистки — Maxifilter
Maxifilter использует комбинированный картридж молекулярного сита и активированного угля для обработки дыхательного воздуха в соответствии с применимыми стандартами при использовании оригинальных картриджей. Maxifilter установлен после сепараторов 2-й и 3-й ступеней и перед клапаном поддержания давления, создавая начальный барьер против влаги. Ёмкость фильтра (входной воздух 20°C, 200 bar): 890 м³.

Электрический шкаф

• Включатель ON/OFF с автоматическим выключателем защиты двигателя
• Электромеханический прессостат, останавливающий компрессор при достижении конечного давления
• Слив всех сепараторов между ступенями и финального сепаратора во время работы
• Таймер для автоматического удаления конденсата
• Интегрированный запуск на холостом ходу (автоматическая разгрузка при каждом выключении)
• Бак для сбора конденсата: 5 л (со звукоизоляцией); полезный объём около 3 л
• Манометры между ступенями показывают рабочее давление каждой ступени

Рама / кабина

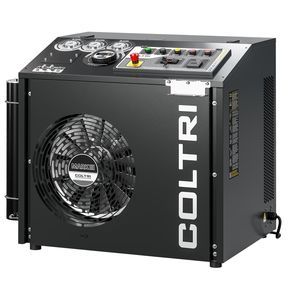

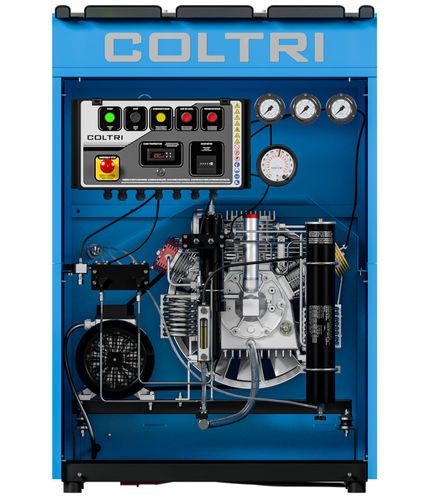

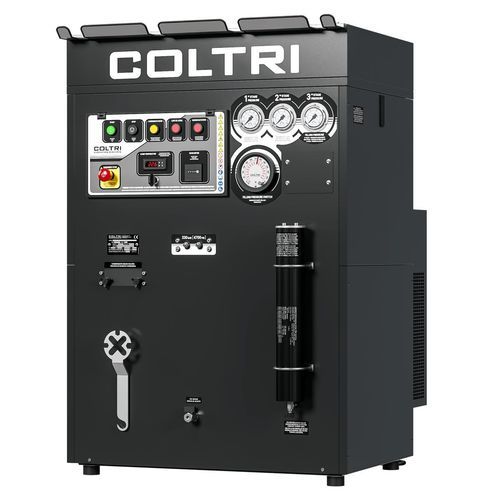

Шумопоглощённый корпус-кабина, разработанный для сред с низким уровнем шума. Внешняя индикация уровня масла и слив. Панель управления с манометрами межступенчатого давления, внутренним индикатором температуры, сигналами о неправильной фазировке и нехватке масла, элементами управления пуск/стоп и ручным сливом конденсата для упрощения эксплуатации и обслуживания. Рама стальная с порошковым покрытием, стойким к царапинам, цвет черный RAL 9005.

Стандартное оборудование

• 2 соединения для баллона (на выбор: DIN 232, DIN 300 или INT/YOKE 232 бар)
• 2 зарядных шланга по 1,2 м
• Клапан поддержания давления
• Контрольные манометры межступенчатого давления
• Фильтровальная система Maxifilter
• Датчик температуры внутри кабины с автоматическим отключением
• Автоматическое управление направлением вращения
• Прессостат с автоматическим отключением
• Контроль уровня масла с автоматическим отключением
• Автоматический дренаж конденсата с подающей системой в бак
• Цвет рамы: черный RAL 9005

Назначение и применение
Предназначен для производства дыхательного воздуха для дайвинга, спасательных работ, промышленного применения и других профессиональных задач, где требуются высокая качество воздуха и сниженные акустические выбросы.

Характеристики / технические спецификации

• Конфигурация насоса: 3-ступенчатая высоконапорная группа
• Фильтрация всасывания: 10 µm
• Материалы: трубопроводы и фитинги AISI 316; литые алюминиевые цилиндры с покрытием nicasil; кованный стальной коленчатый вал; кованные алюминиевые шатуны
• Третья ступень: закалённая сталь с 5 чугунными сегментами
• Клапаны: нержавеющая сталь для 2-й и 3-й ступеней
• Фильтровальная система: Maxifilter — ёмкость 890 m³ (вх. воздух 20°C, 200 bar)
• Электродвигатель: одно- или трифазный, типично 4–5,5 кВт
• Бак конденсата: 5 л (полезный объём ~3 л)
• Стандартные соединения баллона: DIN 232 / DIN 300 / INT (YOKE) 232 bar
• Стандартные шланги: 2 × 1,2 м
• Оптимизация шума: шумопоглощённый корпус-кабина
• Отделка рамы: порошковая краска стойкая к царапинам, черный RAL 9005
