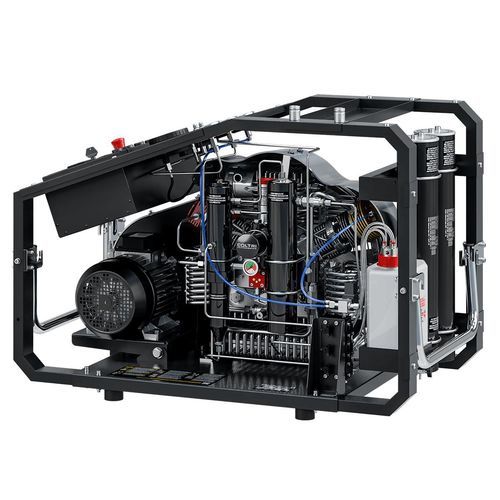

Воздушная компрессорная установка Ergo TPS

поршневаявысокое давлениемногоуровневая

Обзор
Ergo TPS — компактный высоконапорный компрессор серии Prime Line, предназначенный для надёжного производства дыхательного воздуха. Сочетает 3-ступенчатый насосный агрегат, двухкартриджную систему очистки Hyperfilter и открытый удобный для обслуживания каркас.

3-ступенчатый насосный агрегат

• Алюминиевый моноблок
• Принудительная смазка низкого давления шестерёнчатым насосом
• Всасывающий фильтр 10 µm
• Трубопроводы, фитинги и гайки из нержавеющей стали AISI 316
• Промежуточный сепаратор конденсата после 2-й ступени
• Двухсторонние высоконапорные конечные сепараторы конденсата
• Предохранительные клапаны после каждой ступени
• Алюминиевые литые цилиндры с покрытием Nicasil для улучшенного рассеивания тепла
• Кованые алюминиевые шатуны; коленчатый вал из кованой стали
• Нержавеющие клапаны на 2-й и 3-й ступенях
• Роликовые подшипники тяжёлого режима; 3-я ступень из закалённой стали с 5 специальными чугунными сегментами
• Втулки/опорные пластины на 2-й и 3-й ступенях для устранения боковых сил на поршни
• Интегрированная система фильтрации Hyperfilter

Электродвигатель
Доступен однофазный или трёхфазный двигатель (ок. 5,5–7,5 кВт). Двигатель передаёт движение на насосный агрегат через ременную передачу для надёжной трансмиссии мощности.

Система очистки Hyperfilter
Hyperfilter установлен после последнего сепаратора и перед клапаном поддержания давления. Состоит из двух картриджей последовательно: картридж 1 — молекулярное сито для удаления влаги; картридж 2 — молекулярное сито + активированный уголь для удаления паров масла и загрязнений. Предназначен для обработки дыхательного воздуха при использовании оригинальных картриджей. Производительность фильтрации: 3 050 м³ (входной воздух 20°C @ 200 бар).

Электрошкаф и управление

• Включатель ON/OFF с моторным автоматом
• Электромеханический и электронный прессостат для остановки при достижении рабочего давления
• Автослив сепараторов между ступенями и конечного сепаратора во время работы
• Таймер для устройства автоматического слива конденсата
• Интегрированный запуск без нагрузки (авторазгрузка при каждом выключении)
• Бачок для сбора конденсата 5 л (≈3 л полезный объём) с глушителем
• Межступенчатые манометры для контроля рабочих давлений и проверки герметичности клапанов

Рама и обслуживание
Открытая рама для простоты обслуживания и транспортировки. Наклонная плита крепления двигателя обеспечивает постоянное натяжение клинового ремня. Термоформованный защитный кожух направляет охлаждающий воздух через цилиндры и межступенчатые трубки для обеспечения высокой эффективности сжатия. Панель управления содержит межступенчатые манометры, индикатор внутренней температуры, сигнализацию фазовой последовательности и недостатка масла, органы управления старт/стоп и ручной слив конденсата. Каркас стальной, порошковая покрытие RAL 9005 чёрный.

Комплект поставки

• 2 соединения для баллона: по выбору DIN 232, DIN 300 или INT/YOKE 232 bar
• 2 шланга для наполнения 1,2 м
• Клапан удержания давления и межступенчатые манометры
• Двойная система Hyperfilter, сертифицированная по PED
• Автоматический слив конденсата с транспортировкой в канистру
• Автоматический контроль направления вращения; электронный прессостат и защита уровня масла с автоматической остановкой
• Масляный насос с фильтром и манометром
• Ручки для переноски; цвет рамы Черный RAL 9005

Характеристики / технические спецификации

• Модель: Ergo TPS
• Бренд: Coltri Compressors
• Продуктовая линия: Prime Line
• Насосный агрегат: алюминиевый моноблок, 3 ступени
• Мотор: однофазный или трёхфазный, ок. 5,5–7,5 кВт
• Всасывающий фильтр: 10 µm
• Производительность фильтра Hyperfilter: 3 050 м³ (вход 20°C, 200 bar)
• Материалы: трубопроводы/фитинги/гайки AISI 316; цилиндры алюминиевые с Nicasil; клапаны из нержавеющей стали
• Безопасность: предохранительные клапаны после каждой ступени; электронный прессостат и защита по уровню масла
• Управление конденсатом: промежуточные и конечные сепараторы, автоматический слив, бак 5 L (≈3 L)
• Применение: производство подготовленного дыхательного воздуха в соответствии с нормативами при использовании оригинальных фильтрующих картриджей
