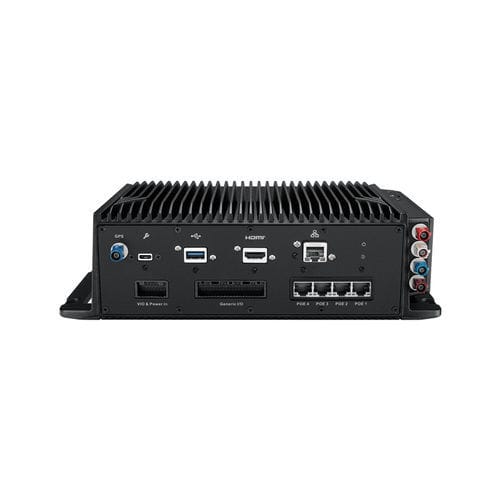

ПК EDGE TREK-50N-G0PLXF-10

Edge AIвстроенныйвстроенный

Обзор продукта
Компьютер Edge AI NVIDIA® Jetson Orin™ NX для транспортных средств и суровых условий

• Сертифицированное автомобильное питание 12В/24В (E-Mark, ISO-7637-2)
• Вход 4-канального порта PoE или 4-канального порта GMSL2
• Прочная платформа с IP67, 5M3 (удар 100g/6ms, вибрация 3 Grms) и безвентиляторной работой от -20 до 70°C без воздушного потока
• Модульная конструкция поддерживает автомобильный Ethernet, технологии RF-связи
• Подключение одним кабелем с дисплеями TREK

Технические характеристики
Процессор (Via Orin NX)
ЦП: NVIDIA® Jetson Orin™ NX 8GB: 6-ядерный Arm® Cortex®-A78AE
ГП: 1,024-ядерный графический процессор NVIDIA Ampere architecture с 32 тензорными ядрами
Память: NVIDIA® Jetson Orin™ NX 8GB: 8GB 128-bit LPDDR5 102.4GB/s

I/O
VIO2.0 (через кабель VIO): 1 x зажигание и вход питания, 1 x J1708 (поддерживает J1587), 2 x CANFD; соответствует спецификациям CANbus, J1939, OBD-II/ISO-15765
Универсальный I/O 2.0 (через универсальный I/O кабель): 2 x 4-проводных RS-232/RS-485 (по умолчанию RS232 + 485), 6 x изолированных DI (сухой/влажный), 4 x изолированных DO, 1 x линейный выход, 1 x микрофонный вход
Стандартный I/O: 1 x USB Type-C для восстановления системы, 1 x USB3.0 тип A, 1 x RJ45 Giga LAN

I/O (Via Orin NX)
PoE: 4 x RJ-45 для 10/100 Base-T(X) PoE, соответствует 802.3af/at. Выходная мощность, общая для всех камер/устройств, ограничена 30 Вт

Инструменты разработки (Via Orin NX)
SDK: JetPack 6.1

Операционная система (Via Orin NX)
Linux: Ubuntu 22.04/ JetPack 6.1

RF (WLAN/WWAN через RF-расширение)
WLAN/Bluetooth: 1 x полноразмерный mini PCIe (PCIe/USB 2.0) для комбинированного модуля SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + Bluetooth V5.0; опциональный высокомощный Wi-Fi модуль, 1 x M.2 2230 (A+E Key) для комбинированного модуля 802.11a/b/g/n/ac/ax Wi-Fi 6 + Bluetooth V5.0
WWAN: 1 x полноразмерный mini PCIe (USB 2.0) для 4G модуля (LTE Cat-4, HSPA+, GSM/GPRS/EDGE), 1 x внешне доступный mini SIM-картридер с крышкой, 1 x встроенная SIM (доступна по запросу), 1 x M.2 3042/3052 (B key, USB 3.0) для 4G/5G модуля
GPS: встроенный u-blox NEO-M9L (ADR), управление GPS (через MRM SDK)
Антенна: 5 x FAKRA разъемов для 1 x GPS (C-код), 2 x Wi-Fi + Bluetooth (I/Z-код), 2 x WWAN/LTE (D/L-код) с поддержкой Wi-Fi/WWAN MIMO

Электропитание
Входное напряжение: 12/24 В автомобильное питание (соответствует ISO 7637-2 и SAE J1113)
Интеллектуальное управление питанием автомобиля (iVPM 2.0): управление питанием системы включение/выключение/гибернация (программируемое зажигание включение/выключение/задержка), управление общей/включенной/выключенной мощностью PoE (через MRM SDK), поддержка событий пробуждения: пробуждение по будильнику (RTC), пробуждение по вызову/SMS и пробуждение по G-сенсору, защита питания системы (защита от низкого напряжения автомобильного аккумулятора), мониторинг и диагностика системы

Экологические условия
Удар / Вибрация: MIL-STD-810H, EN60721-3-5 (5M3: Удар 100G 6ms, Случайная вибрация 3Grms)
ЭМС: CE, FCC, RCM
Регулирование транспортных средств: E-Mark (E13), SAE J1455, ISO 7637-2, SAE J1113
Регулирование RF: CE (RED), FCC ID, IC ID
Рабочая температура: -20 ~ 70 °C (Orin NX 8G/16G 10W), без воздушного потока; -20 ~ 60 °C (Orin NX 8G/16G MAXN), без воздушного потока
Температура хранения: -40 ~ 85°C

Окружающая среда
Безопасность: UL, CB

Технические характеристики / Спецификации

• Модель: TREK-50N-G0PLXF-10
• Процессор: NVIDIA® Jetson Orin™ NX 8GB, 6-ядерный Arm® Cortex®-A78AE
• ГП: 1,024-ядерный графический процессор NVIDIA Ampere architecture с 32 тензорными ядрами
• Память: 8GB 128-bit LPDDR5 102.4GB/s
• Электропитание: 12/24 В автомобильное питание (соответствует ISO 7637-2 и SAE J1113)
• Операционная система: Ubuntu 22.04/ JetPack 6.1
• Рабочая температура: -20 ~ 70 °C (Orin NX 8G/16G 10W), -20 ~ 60 °C (Orin NX 8G/16G MAXN)
• Температура хранения: -40 ~ 85°C
• Сертификации: E-Mark (E13), CE, FCC, RCM, UL, CB
• Удар/Вибрация: MIL-STD-810H, EN60721-3-5 (5M3: Удар 100G 6ms, Случайная вибрация 3Grms)
• RF: 5 x FAKRA разъемов, поддержка Wi-Fi/WWAN MIMO
• PoE: 4 x RJ-45 для 10/100 Base-T(X) PoE, соответствует 802.3af/at, 30W общая мощность
• CAN: 2 x CANFD; соответствует спецификациям CANbus, J1939, OBD-II/ISO-15765
• USB: 1 x USB Type-C для восстановления системы, 1 x USB3.0 тип A
• LAN: 1 x RJ45 Giga LAN
• Серийный: 2 x 4-проводных RS-232/RS-485
• Цифровой I/O: 6 x изолированных DI, 4 x изолированных DO
• Аудио: 1 x линейный выход, 1 x микрофонный вход
• GPS: встроенный u-blox NEO-M9L (ADR)
