Обзор продукта

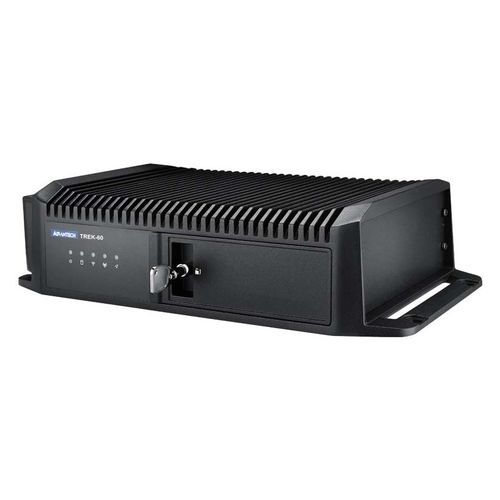

Надежная бортовая платформа искусственного интеллекта с 8-канальным PoE для бортовых систем и жестких условий эксплуатации
- 8-канальная поддержка PoE для коммерческого транспорта и тяжелой техники
- Специализированный дизайн для автомобиля: сертифицированное автомобильное питание 12В/24В (E-Mark, ISO-7637-2), двойная шина CANbus
- Надежная платформа с классом защиты IP65, устойчивостью к ударам и вибрации 5M3, температурой в диапазоне -30 ~ 70 °C без воздушного потока
- Модульная конструкция поддерживает новейшие технологии радиосвязи
- Одно кабельное соединение с дисплеями TREK
- Множество вариантов ускорителей искусственного интеллекта: Intel® OpenVINO™, Google Coral, Hailo для граничных вычислений ИИ
Спецификации
Ядро
Процессор
Intel® Core™ i5-7300U двухъядерный, 3,5 ГГц
Intel® Core™ i7-7600U двухъядерный, 3,9 ГГц
Intel® Atom™ X5-E3940 четырехъядерный, 1,8 ГГц
Память
2 x SODIMM, до 32 ГБ памяти DDR4 2133 non-ECC (с поддержкой двухканального режима)
1 x SODIMM, до 8 ГБ памяти DDR3L 1866 non-ECC
Графика
Встроенный графический движок 2D/3D
Операционная система
Windows 10 IoT Enterprise 2019 LTSC (64 бит), Linux (поставляется по запросу)
Накопитель
mSATA: 1 x внутренний mSATA, до 128 ГБ (поддерживает хранение данных промышленного класса UMLC/MLC/TLC и загрузку системы)
SSD: 1 x внешний лоток для 2,5" SSD с защитой от блокировки ключом, до 7,6 ТБ TLC SSD промышленного класса
Карта Micro SD (по запросу): 1 x доступное извне устройство чтения карт micro SD с защитой от блокировки ключом (поддерживает загрузку системы)
Дисплей
Smart Display Port 2.0*: 12 В/2 А выход питания для дисплеев TREK, 1 x видео высокого разрешения, 1 x аудиосигнал, 1 x USB 2.0, 1 x кнопка питания и 1 x кнопка сброса (через смарт-дисплей) (настройки SDP настраиваются через MRM SDK)
HDMI: 1 x HDMI 1.3
Датчики
1 x g-сенсор и гироскоп
ВХОД/ВЫХОД
VIO2.0 (через кабель VIO): 1 x вход зажигания и питания, 1 x J1708 (поддерживает J1587), 2 x шина CAN; соответствует спецификациям J1939, OBD-II/ISO-15765; поддерживает 11-битные (CAN 2.0A) и 29-битные (CAN 2.0B) идентификаторы; высокоскоростное соединение CAN (соответствует ISO 11898-2), до 1 Мбит/с; настраивается через MRM SDK
Generic I/O 2.0 (через общий кабель ввода/вывода): 2 x 4-проводной RS-232 (по умолчанию)/RS-485, 2 x 2-проводной RS-232, 6 x изолированных DI (сухой/мокрый), 4 x изолированных DO, 2 x линейный выход, 2 x микрофонный вход
Стандартные входы/выходы: 1 x USB 3.0 Type A (с фронтальным доступом и защитой от блокировки ключом), 2 x USB 2.0 Type A, 2 x Giga LAN (с дополнительным механизмом блокировки или разъемом M12)
Светодиодные индикаторы: 5 x LED, питание (красный), хранение (желтый), WLAN (зеленый), WWAN (зеленый) и GPS (желтый)
Кнопка питания: На дисплее TREK второго поколения; по умолчанию система настроена на пробуждение при включении
Кнопка CCMOS: 1 x кнопка Clear CMOS (спереди, с защитой от блокировки ключом)
Кнопка сброса: 1 x кнопка сброса (на передней панели с защитой от блокировки ключом)
Входы/выходы (через Orin NX)
PoE: 4 x RJ-45 для 10/100 Base-T(X) PoE, совместимость с 802.3af/at, выходная мощность, распределяемая между всеми камерами/устройствами, ограничена 30 Вт, поддержка контроля питания PoE и управления Ethernet1 (через MRM SDK)
Дисплей: HDMI (макс. разрешение 3840 x 2160 @ 60 Гц)
USB: 1 x USB 3.0 Type A
OTG USB: 1 x Micro USB
Средства разработки (через Orin NX)
SDK: JetPack 5.1
Процессор (через Orin NX)
ПРОЦЕССОР: NVIDIA® Jetson Orin™ NX 8GB : 6-ядерный Arm® Cortex®-A78AE
GPU: 1024-ядерный GPU архитектуры NVIDIA Ampere с 32 тензорными ядрами
Память: NVIDIA® Jetson Orin™ NX 8GB: 8 ГБ 128-битной LPDDR5 102,4 ГБ/с
Хранилище: 1 x внутренний M.2 NVMe 128G 3D TLC (накопитель промышленного класса)
Операционная система (через Orin NX)
Linux: Ubuntu 20.04/ JetPack 5.1 выше
RF (WLAN/WWAN через радиочастотное расширение)
WLAN/Bluetooth: 1 x полноразмерный mini PCIe (PCIe/USB 2.0) для комбо-модуля SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + Bluetooth V5.0; дополнительный мощный модуль Wi-Fi, 1 x M.2 2230 (A+E Key) для комбо-модуля 802.11a/b/g/n/ac/ax Wi-Fi 6 + Bluetooth V5.0
WWAN: 1 x полноразмерный mini PCIe (USB 2.0) для модуля 4G (LTE Cat-4, HSPA+, GSM/GPRS/EDGE), 1 x доступный снаружи разъем для мини-карты SIM с крышкой, 1 x встроенная SIM (по запросу), 1 x M.2 3042/3052 (ключ B, USB 3.0) для модуля 4G/5G (регулирование ЕС)
GPS: Встроенный u-blox Neo-M8N поддерживает одновременный прием до 3 GNSS (GPS, Galileo, GLONASS, BeiDou), точность 2,5 м, управление GPS (через MRM SDK), опционально Neo-M8U/Neo-M8L (мертвая точка отсчета) доступны по запросу
Антенны: 5 разъемов FAKRA для 1 x GPS (C-код), 2 x Wi-Fi + Bluetooth (I/Z-код), 2 x WWAN/LTE (D/L-код) с поддержкой Wi-Fi/WWAN MIMO
Источник питания
Входное напряжение: 12/24 В автомобильного питания (6 ~ 32 В постоянного тока на входе) (соответствует ISO 7637-2 и SAE J1113)
Интеллектуальное управление питанием автомобиля (iVPM 2.0): Управление включением/выключением/гибернацией питания системы (программируемое включение/выключение/задержка зажигания), управление общим/включением/выключением питания PoE (через MRM SDK), поддержка событий пробуждения: пробуждение по тревоге (RTC), пробуждение по вызову/SMS и пробуждение по датчику-G, защита питания системы (защита от низкого напряжения аккумулятора автомобиля), мониторинг и диагностика системы
Механические
Размеры (Ш x В x Г): 314 x 165,5 x 75,1 мм/12,36 x 6,51 x 2,95 дюйма
Вес: 4,2 кг/9,25 фунта (без SSD)
Окружающая среда
Рейтинг IP: IP65 (за исключением задних входов/выходов) (дополнительная крышка системного входа/выхода M12 с классом защиты IP65 поставляется по запросу)
Удары/вибрация: MIL-STD-810G, EN60721-3(5M3)
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ: CE, FCC, RCM, CCC
Автомобильные правила: E-Mark (E13), SAE J1455, ISO 7637-2, SAE J1113
Регулирование радиочастот: CE (КРАСНЫЙ), FCC ID, IC ID
Рабочая температура: -30 ~ 70 °C/-22 ~ 158 °F (Atom™ X5-E3940), -20 ~ 50 °C/-4 ~ 122 °F (Core™ i7/i5) (-20 ~ 60 °C/-4 ~ 140 °F по запросу)
Температура хранения: -40 ~ 80 °C/-40 ~ 176 °F
Основные характеристики
- Надежная платформа для автомобильных и жестких условий эксплуатации
- 8-канальная поддержка PoE
- Широкотемпературный режим работы
- Множество вариантов ускорителей искусственного интеллекта
- Обширные возможности ввода/вывода и подключения
- Сертифицирована для автомобильных и промышленных стандартов
Технические характеристики
- Процессор: Intel® Core™ i5/i7 или Atom™ X5-E3940, NVIDIA® Jetson Orin™ NX 8 ГБ
- Память: До 32 ГБ DDR4 или 8 ГБ DDR3L, 8 ГБ LPDDR5 (Orin NX)
- Хранилище: mSATA, SSD, micro SD, M.2 NVMe
- Дисплей: HDMI, Smart Display Port 2.0
- PoE: 8 каналов (4 x RJ-45 для 10/100 Base-T(X) PoE, совместимость с 802.3af/at)
- Операционная система: Windows 10 IoT Enterprise 2019 LTSC, Linux, Ubuntu 20.04/JetPack 5.1 (Orin NX)
- Сертификации: IP65, MIL-STD-810G, E-Mark, CE, FCC
- Размеры: 314 x 165.5 x 75.1 мм
- Вес: 4.2 кг
