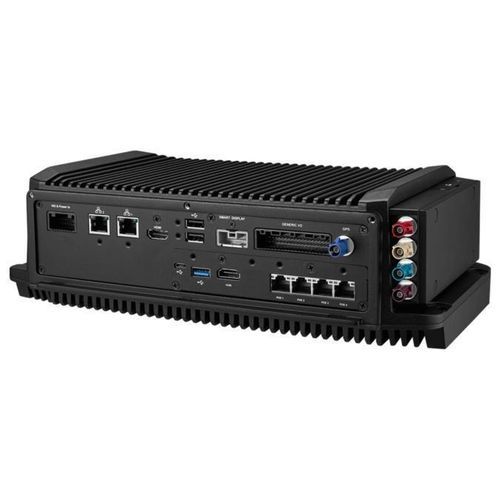

Обзор продукта- Двухсистемная надежная платформа искусственного интеллекта для бортовых систем и жестких условий эксплуатации
Основные характеристики- Двухсистемные процессоры Intel® и NVIDIA® обеспечивают превосходную производительность вычислений ИИ на границе транспортного средства
- 4ch PoE поддерживает видеопотоки для повышения производительности ИИ
- Специализированный автомобильный дизайн: 12/24 В сертифицированное автомобильное питание (E-Mark, ISO-7637-2), двойная CANbus
- Надежная платформа с классом защиты IP65, устойчивостью к ударам и вибрации 5M3, температурой в диапазоне -20 ~ 60°C без воздушного потока
- Модульная конструкция поддерживает новейшие технологии радиосвязи
- Однокабельное подключение с дисплеями TREK
Спецификации
Core
Процессор: Intel® Atom™ X5-E3940 четырехъядерный, 1,8 ГГц
Память: 1 x SODIMM, до 8 ГБ памяти DDR3L 1866 non-ECC
Графика: Интегрированный графический движок 2D/3D
Операционная система: Windows 10 IoT Enterprise 2019 LTSC (64 бит), Linux (поставляется по запросу)
Накопитель
mSATA: 1 x внутренний mSATA, до 128 ГБ (поддерживает хранение данных промышленного класса UMLC/MLC/TLC и загрузку системы)
SSD: 1 x внешний лоток для 2,5" SSD с защитой от блокировки ключом, до 7,6 ТБ TLC SSD промышленного класса
Карта Micro SD (по запросу): 1 x доступное извне устройство чтения карт micro SD с защитой от блокировки ключом (поддерживает загрузку системы)
Дисплей
Smart Display Port 2.0*: выход питания 12В/2А для дисплеев TREK, 1 x видео высокого разрешения, 1 x аудиосигнал, 1 x USB 2.0, 1 x кнопка питания и 1 x кнопка сброса (через смарт-дисплей), настройки SDP настраиваются через MRM SDK
HDMI: 1 x HDMI 1.3
Датчики
1 x g-сенсор и гироскоп
ВХОД/ВЫХОД
VIO2.0 (через кабель VIO): 1 x вход зажигания и питания, 1 x J1708 (поддерживает J1587), 2 x шина CAN; соответствует спецификациям J1939, OBD-II/ISO-15765; поддерживает 11-битные (CAN 2.0A) и 29-битные (CAN 2.0B) идентификаторы; высокоскоростное соединение CAN (соответствует ISO 11898-2), до 1 Мбит/с; настраивается через MRM SDK
Generic I/O 2.0 (через общий кабель ввода/вывода): 2 x 4-проводной RS-232 (по умолчанию)/RS-485, 2 x 2-проводной RS-232, 6 x изолированных DI (сухой/мокрый), 4 x изолированных DO, 2 x линейный выход, 2 x микрофонный вход
Стандартные входы/выходы: 1 x USB 3.0 Type A (с фронтальным доступом и защитой от блокировки ключом), 2 x USB 2.0 Type A, 2 x Giga LAN (с дополнительным механизмом блокировки или разъемом M12)
Светодиодные индикаторы: 5 x LED, питание (красный), хранение (желтый), WLAN (зеленый), WWAN (зеленый) и GPS (желтый)
Кнопка питания: На дисплее TREK второго поколения; по умолчанию система настроена на пробуждение при включении
Кнопка CCMOS: 1 x кнопка Clear CMOS (спереди, с защитой от блокировки ключом)
Кнопка сброса: 1 x кнопка сброса (на передней панели с защитой от блокировки ключом)
Входы/выходы (через Orin NX)
PoE: 4 x RJ-45 для 10/100 Base-T(X) PoE, совместимость с 802.3af/at, выходная мощность, распределяемая между всеми камерами/устройствами, ограничена 30 Вт, поддержка контроля питания PoE и управления Ethernet1 (через MRM SDK)
Дисплей: HDMI (макс. разрешение 3840 x 2160 @ 60 Гц)
USB: 1 x USB 3.0 Type A
OTG USB: 1 x Micro USB
Средства разработки (через Orin NX)
SDK: JetPack 5.1
Процессор (через Orin NX)
ПРОЦЕССОР: NVIDIA® Jetson Orin™ NX 8GB : 6-ядерный Arm® Cortex®-A78AE
GPU: 1024-ядерный GPU архитектуры NVIDIA Ampere с 32 тензорными ядрами
Память: NVIDIA® Jetson Orin™ NX 8GB: 8 ГБ 128-битной LPDDR5 102,4 ГБ/с
Хранилище: 1 x внутренний M.2 NVMe 128G 3D TLC (накопитель промышленного класса)
Операционная система (через Orin NX)
Linux: Ubuntu 20.04/ JetPack 5.1 выше
RF (WLAN/WWAN через радиочастотное расширение)
WLAN/Bluetooth: 1 x полноразмерный mini PCIe (PCIe/USB 2.0) для комбо-модуля SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + Bluetooth V5.0; дополнительный мощный модуль Wi-Fi, 1 x M.2 2230 (A+E Key) для комбо-модуля 802.11a/b/g/n/ac/ax Wi-Fi 6 + Bluetooth V5.0
WWAN: 1 x полноразмерный mini PCIe (USB 2.0) для модуля Sierra Wireless 4G (LTE Cat-4, HSPA+, GSM/GPRS/EDGE), 1 x внешнее гнездо для мини SIM-карты с крышкой, 1 x встроенная SIM-карта (по запросу), 1 x M.2 3042/3052 (ключ B, USB 3.0) для модуля Sierra Wireless 5G (5G NR Sub-6 ГГц, LTE Cat-16)
GPS: Встроенный u-blox Neo-M8N поддерживает одновременный прием до 3 GNSS (GPS, Galileo, GLONASS, BeiDou), точность 2,5 м, управление GPS (через MRM SDK), опциональные Neo-M8U/Neo-M8L (dead reckoning) доступны по запросу
Антенны: 5 разъемов FAKRA для 1 x GPS (C-код), 2 x Wi-Fi + Bluetooth (I/Z-код), 2 x WWAN/LTE (D/L-код) с поддержкой Wi-Fi/WWAN MIMO
Источник питания
Входное напряжение: 12/24 В автомобильного питания (6 ~ 32 В постоянного тока на входе) (соответствует ISO 7637-2 и SAE J1113)
Интеллектуальное управление питанием автомобиля (iVPM 2.0): Управление включением/выключением/гибернацией питания системы (программируемое включение/выключение/задержка зажигания), управление общим/включением/выключением питания PoE (через MRM SDK), поддержка событий пробуждения: пробуждение по тревоге (RTC), пробуждение по вызову/SMS и пробуждение по датчику-G, защита питания системы (защита от низкого напряжения аккумулятора автомобиля), мониторинг и диагностика системы
Механические
Размеры (Ш x В x Г): 314 x 172,2 x 95,3 мм/12,36 x 12,36 x 3,75 дюйма
Вес: 5,8 кг/12,79 фунтов (без SSD)
Окружающая среда
Рейтинг IP: IP65 (за исключением задних входов/выходов) (дополнительная крышка системного входа/выхода M12 с классом защиты IP65 поставляется по запросу)
Удары/вибрация: MIL-STD-810G, EN60721-3(5M3)
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ: CE, FCC, RCM, CCC
Автомобильные правила: E-Mark (E13), SAE J1455, ISO 7637-2, SAE J1113
Регулирование радиочастот: CE (КРАСНЫЙ), FCC ID, IC ID
Рабочая температура: -20 ~ 60 °C/-4 ~ 140 °F (Atom™ X5-E3940), без воздушного потока; -20 ~ 50 °C/-4 ~ 122 °F (Core™ i7/i5), (-20 ~ 55 °C/-4 ~ 131 °F по запросу), без воздушного потока
Температура хранения: -40 ~ 80 °C/-40 ~ 176 °F
Технические характеристики / спецификации- Двухсистемный: Intel® Atom™ X5-E3940 и NVIDIA® Jetson Orin™ NX 8GB
- До 8 ГБ памяти DDR3L 1866 non-ECC (Intel), 8 ГБ 128-битной LPDDR5 (NVIDIA)
- Множество вариантов хранения данных: mSATA, 2,5" SSD, micro SD, M.2 NVMe
- Множество входов/выходов: CAN-шина, RS-232/485, USB 3.0/2.0, Giga LAN, PoE, HDMI, Smart Display Port 2.0
- Беспроводные: Wi-Fi 5/6, Bluetooth 5.0, 4G/5G WWAN, GNSS (GPS, Galileo, GLONASS, BeiDou)
- Защита от внешних воздействий: IP65, MIL-STD-810G, широкий температурный диапазон (-20 ~ 60°C), устойчивость к ударам/вибрации
- Автомобильные сертификаты: E-Mark, ISO 7637-2, SAE J1455, CE, FCC
- Размеры: 314 x 172,2 x 95,3 мм; Вес: 5,8 кг (без учета SSD)
