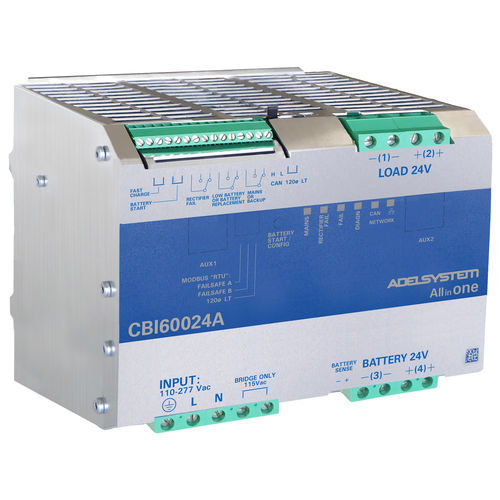

Многофункциональный ИБП CBI60024A

монофазовый24 ВVRLA

Обзор
Серии CBI60W и CBI600W объединяют в одном модуле All-in-One DC-UPS источник питания, модуль резервирования, зарядное устройство и тестер аккумуляторов. Интегрированный Ethernet (SNMPv3, Modbus TCP/IP и HTTPS) обеспечивает удалённый доступ к состоянию батареи, функциям DC-UPS и данным приложения для непрерывной работы систем видеонаблюдения, безопасности и промышленной автоматики.

Ключевые характеристики

• Встроенный Ethernet с внутренним веб-сервером
• Протоколы: SNMPv3, Modbus TCP/IP, HTTPS
• Веб-конфигурация и мониторинг через Adelview или платформы SCADA/IoT
• Прогнозная диагностика и отчёты об ошибках батареи
• Коммутирующая технология под управлением микроконтроллера для оптимизации заряд/разряд
• Бесшовное переключение между батареей и зарядным устройством без прерывания
• Автоматическая беспредохранительная защита: обратная полярность, короткое замыкание, перегрузка и перенапряжение

Модели и номиналы (кратко)
All In One 12V серия:
CBI6012A — Вход: 110-240-277 Vac — Выход: 5 A
All In One 24V серия:
CBI6024A — Вход: 110-240-277 Vac — Выход: 2.5 A
CBI60024A — Вход: 110-240-277 Vac — Выход: 25 A
All In One 48V серия:
CBI6048A — Вход: 110-240-277 Vac — Выход: 1.25 A
CBI60048A — Вход: 110-240-277 Vac — Выход: 12.5 A

Мощность и интерфейс
Мощности до 600 Вт и выходные напряжения до 56 В. Ethernet-интерфейс включает внутренний веб-сервер для прямого доступа по IP устройства и поддерживает полную удалённую конфигурацию, мониторинг и запись данных.

Поддержка и управление батареями
Поддерживаемые типы батарей:

• Свинцово-кислотные
• AGM
• GEL
• NiCd
• NiMh
• Li-Ion
• LiFePO4

Функции Battery Care:

• Зарядные профили, специфичные для батареи
• Компенсация температуры заряда
• Защита от глубокой разрядки
• Ограничитель тока заряда
• Функции тестера батареи (подключение, полярность, короткозамкнутые ячейки, внутреннее сопротивление)
• Мониторинг состояния батареи

Удалённый мониторинг и данные
Интеграция Ethernet позволяет передавать эксплуатационные параметры в режиме реального времени. Пользователи могут:

• Мониторить параметры
• Конфигурировать параметры
• Записывать данные и события
• Получать уведомления об авариях

Контролируемые параметры включают входное AC-напряжение; DC-выход/нагрузку: напряжение, ток, мощность и состояние; напряжение и ток батареи, внутреннее сопротивление; и аварийные сигналы сети/устройства/батареи.

Выход нагрузки и конфигурация реле
Выход нагрузки полностью настраиваем. Поддерживаемые режимы:

• Отключение нагрузки через веб-сервер или внешний кнопочный ввод
• Автоматическое включение нагрузки при пропадании AC (полезно для аварийного освещения)
• Питание нагрузки в течение заданного времени
• Циклическая работа: автономное вкл/выкл по расписанию
• Подключение активации нагрузки к внешней кнопке

Контакты реле настраиваются (примеры):

• Реле неисправности
• Реле сети AC
• Реле неисправности выпрямителя
• Звуковая сигнализация

Защита и надёжность
Коммутирующая технология под контролем микроконтроллера оптимизирует срок службы батареи и предотвращает глубокую разрядку. Функции защиты включают автоматические беспредохранительные меры против обратной полярности, короткого замыкания, перегрузки и перенапряжения.

Техническая документация
Для указанных моделей доступны паспортные данные и инструкции по эксплуатации (специфические datasheet/manuals для CBI6012A, CBI6024A, CBI6048A, CBI60024A и CBI60048A).

Технические характеристики

• Серии: CBI60W и CBI600W (All In One DC-UPS)
• Протоколы: Ethernet SNMPv3, Modbus TCP/IP, HTTPS
• Встроенный веб-сервер для конфигурации и мониторинга
• Диапазон мощности: до 600 Вт
• Максимальное выходное напряжение: до 56 В
• Вход AC: 110–240–277 Vac (в зависимости от модели)
• Примеры выходного тока: CBI6012A 5 A, CBI6024A 2.5 A, CBI6048A 1.25 A, CBI60024A 25 A, CBI60048A 12.5 A
• Поддерживаемые типы батарей: свинцово-кислотные, AGM, GEL, NiCd, NiMh, Li-Ion, LiFePO4
• Управление батареей: компенсация температуры, ограничение тока заряда, тестер батареи, мониторинг состояния
• Защиты: обратная полярность, короткое замыкание, перегрузка, перенапряжение (автоматические, без предохранителя)
• Управление нагрузкой: удалённое/веб-управление, временной/циклический режим, активация внешней кнопкой
• Релейные выходы: настраиваются для неисправности, сети AC, неисправности выпрямителя, звуковой сигнализации
• Удалённые возможности: передача параметров в реальном времени, запись данных/событий, уведомления об авариях
