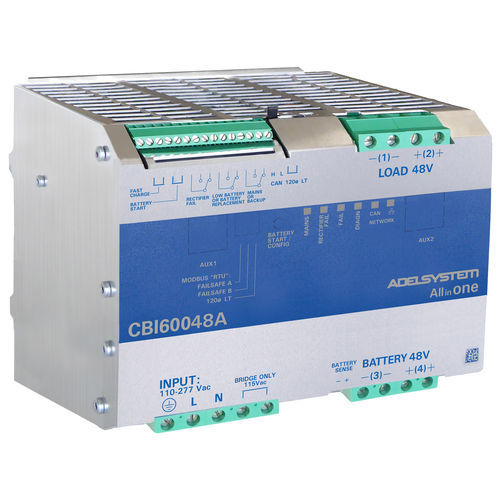

Многофункциональный ИБП CBI60048A

монофазовый48 VccVRLA

Обзор
Серии CBI60W и CBI600W — это интегрированные DC-ИБП All‑In‑One с встроенным Ethernet (SNMPv3, Modbus TCP/IP, HTTPS), обеспечивающие удалённый доступ к параметрам устройства, батареи и приложения для SCADA и IoT платформ.

Ключевые характеристики

• Мощность до 600 Вт, выходные напряжения до 56 В
• Встроенный Ethernet с внутренним веб‑сервером для мониторинга и конфигурации
• Протоколы: SNMPv3, Modbus TCP/IP, HTTPS
• Предназначены для круглосуточной эксплуатации в системах видеонаблюдения, безопасности и промышленной автоматизации
• Предиктивная диагностика и уведомления о неисправностях батареи
• Несколько профилей заряда для различных типов батарей

Модели

• CBI6012A — 12 V, 5 A
• CBI6024A — 24 V, 2.5 A
• CBI6048A — 48 V, 1.25 A
• CBI60024A — 24 V, 25 A
• CBI60048A — 48 V, 12.5 A

Батарея и заряд
Микроконтроллер‑управляемое переключение оптимизирует циклы заряд/разряд и предотвращает глубокий разряд. Доступны настраиваемые профили заряда для свинцово‑кислотных, AGM, GEL, NiCd, NiMh, Li‑Ion и LiFePO4. Функции: профиль, специфичный для батареи, температурная компенсация, ограничитель тока заряда, защита от глубокого разряда и встроенный тестер батареи для проверки подключения, полярности, короткозамкнутых ячеек и внутреннего сопротивления. Предусмотрен мониторинг состояния батареи и отчетность о неисправностях.

Защита и надёжность
Бесшовное переключение между батареей и зарядным устройством без прерывания. Автоматическая безпредохранительная защита от обратной полярности, короткого замыкания, перегрузки и перенапряжения. Разработаны для непрерывной и надёжной работы в критических приложениях.

Интеграция Ethernet и удалённый мониторинг
Ethernet‑интерфейсы (SNMPv3, Modbus TCP/IP, HTTPS) и внутренний веб‑сервер обеспечивают удалённый доступ к параметрам через шлюзы, коммутаторы или системы IoT/SCADA. Управление возможно через HTTP(S) или интерфейс Adelview для мониторинга, конфигурации, записи данных/событий и уведомлений об авариях.

Параметры, доступные для мониторинга

• Входное переменное напряжение (AC)
• Выходное постоянное напряжение, ток, мощность и состояние выхода
• Напряжение батареи, ток и внутреннее сопротивление
• Аварии сети, устройства и батареи

Выход нагрузки и конфигурация реле
Выход нагрузки полностью настраиваем и может управляться веб‑командами или внешними входами. Типичные функции: отключение нагрузки по команде, включение нагрузки при отключении сети (аварийное освещение), питание нагрузки в течение заданного времени, циклическая автономная работа по расписанию, подключение активации нагрузки к внешней кнопке.

Релейные контакты
Релейные контакты свободно конфигурируются (пример): сигнализация неисправности, реле сети AC, реле неисправности выпрямителя, звуковая сигнализация.

Даташиты и руководства (перечислены на странице продукта)
Даташиты и руководства пользователя доступны для отдельных моделей (CBI6012A, CBI6024A, CBI6048A, CBI60024A, CBI60048A) и для серии в целом.

Технические характеристики

• Серии: CBI60W, CBI600W (All In One DC-UPS)
• Мощность: до 600 Вт
• Выходные напряжения: 12 V, 24 V, 48 V (до 56 V на некоторых моделях)
• Примеры выходов: CBI6012A (12 V, 5 A); CBI6024A (24 V, 2.5 A); CBI6048A (48 V, 1.25 A); CBI60024A (24 V, 25 A); CBI60048A (48 V, 12.5 A)
• AC вход: 110–240–277 Vac
• Связь: Ethernet SNMP (SNMPv3), Modbus TCP/IP, HTTPS; внутренний веб‑сервер
• Мониторинг: AC вход, DC выход (напряжение/ток/мощность/состояние), батарея (напряжение/ток/внутреннее сопротивление), аварии
• Поддержка батарей: свинцово‑кислотные, AGM, GEL, NiCd, NiMh, Li‑Ion, LiFePO4
• Функции зарядки: профили для типов батарей, температурная компенсация, ограничитель тока заряда
• Защита: безпредохранительная защита от обратной полярности, короткого замыкания, перегрузки, перенапряжения; защита от глубокой разрядки
• Диагностика: встроенный тестер батареи, мониторинг состояния, предиктивная диагностика, отчеты об ошибках
• Управление нагрузкой: настраиваемый выход нагрузки (удалённо/web/внешне), временные и циклические режимы
• Опции реле: конфигурируемые реле для ошибок/AC/выпрямителя/сигнализации
