Ультразвуковая система контроля Ranger A1050

ручнаяавтоматизированнаятолщина

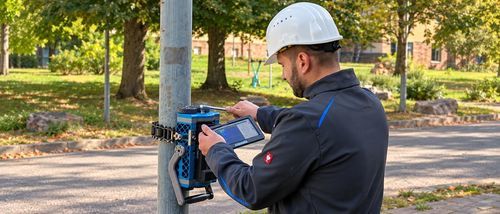

Обзор A1050 RANGER — компактная система ультразвуковой дефектоскопии на основе направленных волн, предназначенная для быстрой выявления скрытой коррозии в трубах и опорах освещения, особенно в труднодоступных местах (например, под опорами). Система использует преобразователи Dry-Point-Contact (DPC), не требующие контактного состава, что упрощает полевое применение. Сканер выполняет полный 360° окружной скан и формирует высокоразрешающие B-скан изображения, показывающие местоположение и степень коррозии. Портабельный электронный блок и планшетный интерфейс обеспечивают быструю подготовку и визуализацию на месте.

Основные характеристики

• Сканирование с адаптивным манипулятором или вручную с двумя рукоятками и магнитной линейкой для узких мест.
• Сбор ультразвуковых данных в нескольких равноудалённых позициях по окружности трубы (многоканальная запись).
• Реальная реконструкция B-скана с использованием SAFT для локализации и оценки повреждений коррозии.

Применение Выявление скрытой коррозии и уменьшения толщины стенки в металлических конструкциях, таких как трубопроводы и опоры освещения, особенно в труднодоступных зонах (например, под опорами). Система сканирует весь периметр (360°) направленными волнами с использованием DPC-преобразователей, собирает многоканальные данные и формирует B-скан изображения без демонтажа конструкции и без остановки эксплуатации.

Комплектация (включено / опции)

• Электронный блок A1050 RANGER (Tablet-PC в защитном корпусе)
• Android Tablet-PC в защитном корпусе
• Адаптивный инспекционный манипулятор, применимый к разным диаметрам труб
• Блок питания Type-C для электронного блока и Tablet-PC
• Транспортировочный жёсткий кейс
• Опция: две рукоятки для ручного сбора данных (без манипулятора)

Документация

• Продуктовый буклет (технический лист) доступен
• Руководство пользователя и прикладные заметки доступны
• Доступны загрузки прошивок и программного обеспечения

Технические характеристики

• Технология измерения: направленные ультразвуковые волны (режим SH0)
• Преобразователи: Dry-Point-Contact (DPC), без необходимости в копланте
• Рабочая частота: 50 кГц
• Диапазон инспекции: до 3 м
• Количество каналов DAQ: 32
• Применимые диаметры: 70 мм – 380 мм (2,7" – 15")
• Время работы от одной зарядки батареи: до 10 часов
