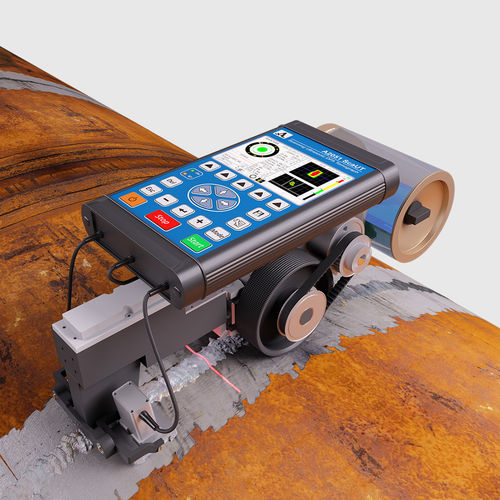

Ультразвуковая система контроля A2051 ScaUT

толщинадля сварной трубы

Система A2051 ScaUT состоит из двух многоэлементных антенных решеток для передачи и приема ультразвуковых волн, а также алгоритма цифровой фокусировки апертуры (DFA), разработанного для максимизации ультразвуковой чувствительности системы для выявления дефектов, классификации типов дефектов, определения эквивалентной площади поперечного сечения и полного контроля сварного шва. Обеспечивает постоянный акустический контакт с малой скоростью потока, способный проконтролировать не менее десяти погонных метров сварного шва с одним баком соединительного материала. Постоянный поток соединительного материала обеспечивается за счет встроенных в антенную решетку инжекторов. Лазерно-оптический канал непрерывно измеряет положение антенных решеток относительно оси сварного шва. Магнитное колесо, приводимое в движение внутренним двигателем, обеспечивает безопасное перемещение по наружной поверхности трубы на 360°. 3D датчик инклинометра и встроенная система глобального позиционирования "ГЛОНАСС Galileo" (GPS) обеспечивают привязку собранных данных к местности. Полные возможности дистанционного управления системой через платформу Bluetooth позволяют следить за процессом обследования в шумных местах и управлять движением сканера. Соответствие локальным протоколам проверки с перечнем обнаруженных дефектов отображается на встроенном дисплее, Встроенный литий-железо-полимерный аккумулятор обеспечивает непрерывное питание в течение четырех часов с одним 15-минутным циклом подзарядки. Применение Сканерная система A2051 ScaUT предназначена для автоматизации комплексного контроля сварных швов стальных/металлических конструкций толщиной от 4 до 40 мм с минимальным радиусом кривизны (по наружной поверхности) 300 мм.
