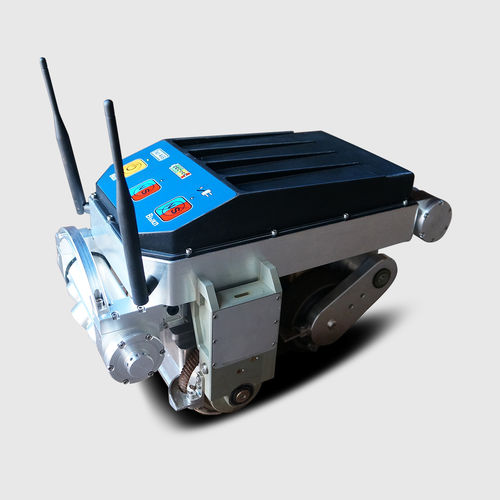

Сканирующая система для осмотра A2072 IntroScan

оптическаяультразвуковаялинейная

Сканер может быть вставлен через имеющиеся люки, свечные линии от DN 300 мм, отверстия доступа 320х240 мм. Внутритрубная инспекция трубопроводов осуществляется без дополнительных операций по очистке, при этом сканер движется по траектории вдоль трубы, минуя загрязненные участки. Контроль основного металла и сварных соединений элементов трубопровода с помощью телевизионно-оптической системы (визуальный и размерный контроль) и антенных решеток с акустическими преобразователями с сухим точечным контактом (ультразвуковой контроль направленной волной, сдвиговой горизонтальной волной; SH-волной). Ультразвуковая установка контроля основана на ультразвуковых преобразователях с сухим точечным контактом (DPC), позволяющих передавать и принимать ультразвуковые волны в стенке трубы без контакта с жидкостью - только за счет трения между керамическим протектором преобразователя и металлической поверхностью. Набор из 32 преобразователей DPC образует антенную решетку (АА), фазированную в нужном направлении и формирующую направленные ультразвуковые волны в стенке трубы. Частотный диапазон составляет от 20 до 80 кГц (поиск дефектов высотой более 10% от толщины стенки трубы, эффективная длина контроля до 4 000 мм). Телевизионно-оптическая система сканера обеспечивает визуальный контроль в процессе работы при поточном контроле. Телевизионно-оптическая система включает в себя HD-камеру с матрицей 5 мегапикселей и объективом камеры с углом захвата 180 градусов, два светодиодных прожектора и привод развертки модуля в вертикальной плоскости. Скорость передачи видео с учетом пропускной способности радиоканала составляет до 20 кадров в секунду. Это обеспечивает потенциальную эффективность визуального обследования до 5 погонных метров в минуту.
