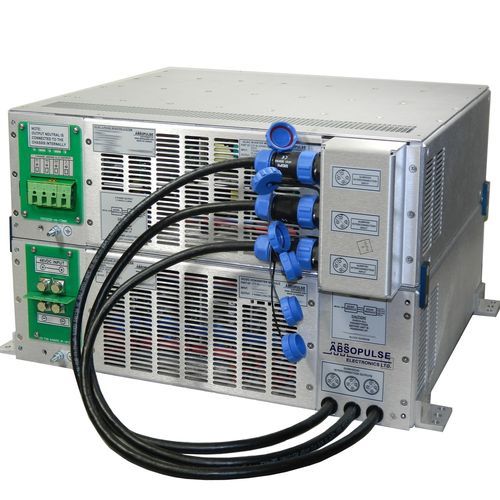

Чистый синусный ондулятор DC/AC CTP 6K-48/600-2X3U7

синусоидальныйдля промышленного применениядля тяжелых работ

Общее описание
CTP 6K-48/600-2X3U7 — модульная серия синусоидальных инверторов DC-AC мощностью 6 кВА, обеспечивающая трехфазный непрерывный выход 600 Vrms (L-L) от номинального входа 48 Vdc (диапазон работы 42–60 Vdc). Высокочастотное преобразование с управлением микропроцессором формирует чистую синусоидальную выходную линию с промышленным уровнем защиты электроники.

Механическая конструкция
Серия состоит из двух усиленных модулей 3U7 (конфигурация 2x3U7) для монтажа в шасси или 19in рэк. Модули соединяются кабелями и разъемами. Типичные габариты в собранном виде для 2x3U7 шасси (6U): 10.5 x 17 x 15 in (267 x 432 x 382 mm). Для 2x3U7 19in рэк (6U): 10.5 x 19 x 15 in (267 x 483 x 382 mm).

Области применения

• Испытания и оценка трехфазного оборудования в инженерных лабораториях
• Питание приводных механизмов, насосов, систем ОВК и компрессоров
• Промышленные и тяжелые установки, требующие трехфазного синусоидального питания

EMI, безопасность и электронная защита
Вход и выход фильтруются для снижения проводимых помех; вход соответствует EN 55032 Class A с запасом. Система разработана в соответствии с требованиями UL 458 и EN 61010-1. Встроенные функции защиты включают ограничение пускового тока, защиту от обратной полярности, изоляцию входа от шасси 2250 Vdc, ограничение выходного тока с защитой от короткого замыкания и тепловое отключение с автоматическим восстановлением. Опции: удаленное отключение/включение и сигнализация отказа выхода Form C.

Охлаждение
Качественные встроенные вентиляторы обеспечивают необходимый воздушный поток для работы при температуре окружающей среды от 0°C до +50°C в пределах полной спецификации. Воздух засасывается в блок и выводится со стороны клемм. По запросу доступны варианты с расширенным температурным диапазоном.

Промышленная конверсия мощности переменного тока
Разработано и изготовлено как промышленное/OEM оборудование для конверсии мощности переменного тока; линейка охватывает трехфазные инверторы от нескольких сотен ВА до 10 кВА и более для поддержки испытаний, интеграции OEM и промышленных установок.

Ключевые характеристики

• Выходная мощность: 6 000 VA синусоидальная
• DC вход: 48 Vdc номинал (диапазон 42–60 Vdc); максимальный входной ток 171 A
• AC выход: 600 Vrms L-L, 3-фазный непрерывный при 60 Hz (опция 50 Hz доступна)
• Все нули внутренне соединены с шасси (GND) в Y-конфигурации
• EMI: EN 55032 Class A с запасом
• Разработано для соответствия: UL 458, EN 61010-1
• Охлаждение: встроенные вентиляторы, всасывание воздуха и выпуск со стороны клемм
• Рабочая температура: 0°C до +50°C (полная спецификация); доступны варианты с расширенным диапазоном
• Опции: сигнализация отказа выхода (Form C), удаленное отключение/включение
• Защиты: ограничение пускового тока, защита от обратной полярности, ограничение выходного тока, защита от короткого замыкания, тепловое отключение с автоматическим восстановлением
• Типичный КПД при полной нагрузке: ~80%
• Механические конфигурации: 2x3U7 шасси и 2x3U7 19in рэк (габариты в сборе указаны выше)
• Изоляция: 2250 Vdc вход-до-шасси
