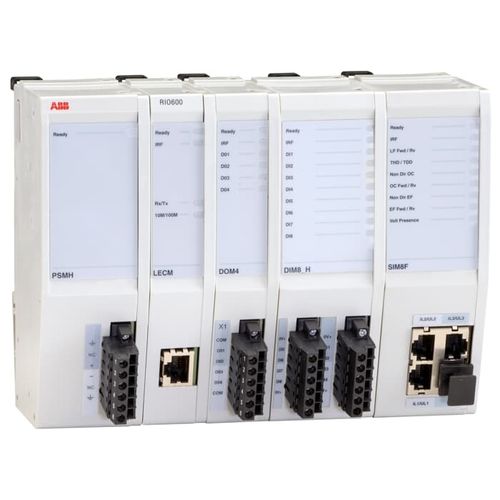

Аналоговый модуль входа/выхода RIO600

цифровойModbus TCPраспределенный

RIO600 предназначен для расширения цифровых и аналоговых входов/выходов реле защиты ABB серии Relion®, обеспечения входов/выходов для устройства автоматизации станции COM600 с использованием связи IEC 61850 и приложений Grid Automation Устройство обеспечивает максимальную гибкость ввода/вывода и обеспечивает бесшовное соединение по стандарту IEC 61850 между дискретными и аналоговыми сигналами подстанции. Одним из преимуществ использования RIO600 является упрощение и уменьшение количества проводов внутри подстанции. В традиционной, полностью жестко связанной системе управления и защиты распределительного устройства среднего напряжения/подстанции имеется большое количество проводов ввода/вывода. Однако устройство RIO600 обеспечивает дополнительные входы и выходы, распределенные в самом распределительном устройстве. Для систем автоматизации электросетей RIO600 предлагает функцию индикации прохождения неисправностей (FPI). RIO600 обеспечивает точные измерения тока и напряжения в сети среднего напряжения, используя технологию легких датчиков АББ. Основываясь на измеренных значениях, RIO600 выдает направленную индикацию прохождения повреждения и сообщает об этом в систему верхнего уровня с помощью Modbus TCP или IEC 61850 GOOSE. RIO600 также позволяет контролировать потоки мощности и качество электроэнергии. Современная система индикации замыканий на землю на основе многочастотного коэффициента передачи (MFA) позволяет надежно обнаруживать высокоомные переходные и прерывистые замыкания на землю, даже в случае компенсированных и изолированных сетей. В RIO600 реализована функциональность на основе веб-технологий, которая обеспечивает доступ к устройствам и процессам подстанции через человеко-машинный интерфейс на основе веб-браузера (WebHMI). С помощью WebHMI можно осуществлять весь стандартный мониторинг подстанции.
