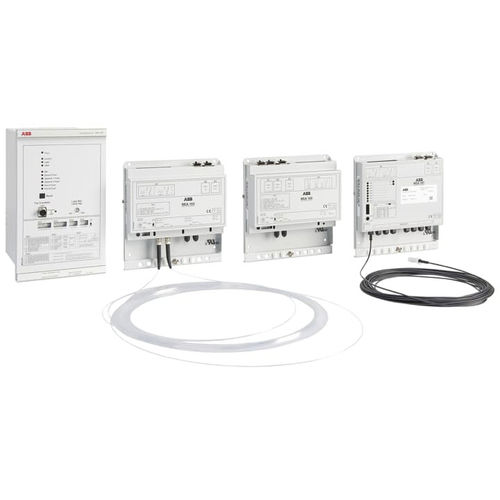

Защитное реле для электрической дуги REA 105

для распределительного устройствамодульное

Модуль REA 105 обнаруживает свет и выполняет отключение, если основной модуль REA 101 одновременно подает сигнал о превышении тока. Модули REA 105 обычно используются в распределительных устройствах с конфигурацией "главный-главный" или в качестве устройств селективного контроля дуги и отключения в зонах заделки кабеля. Область применения - Селективный блок расширения зоны для основного модуля REA101 с возможностью прямого отключения CB - Преимущества продукта - Расширяет зону обнаружения вспышки дуги на один волоконный датчик в петлевом или радиальном расположении - Позволяет реализовать схемы отключения с зонной селективностью для секций шин или фидеров - Служит для передачи данных о состоянии сверхтока между двумя основными модулями REA 101 - Характеристики продукта - Поддерживает один волоконно-оптический датчик петлевого или радиального типа, или один линзовый датчик для обнаружения света дуги - Два высокоскоростных IGBT-выхода для прямого и селективного отключения CB менее чем за 1 мс - Выполняет отключение также при срабатывании подключенного модуля (модулей) REA 101 - Защита от отказа автоматического выключателя с задержкой светового сигнала на главный модуль REA 101 -
