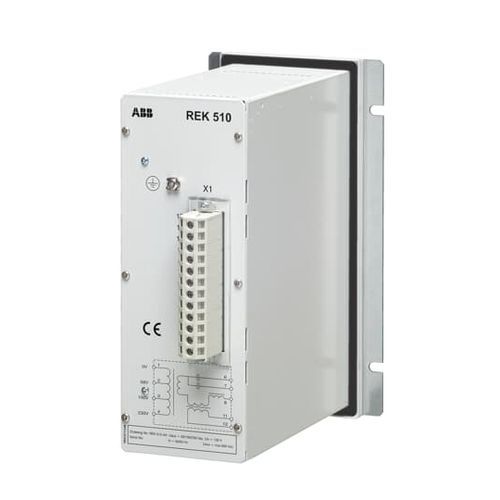

Защитное реле замыкания на землю REK 510

токадля генератора

Устройство инжекции тока для защиты ротора синхронной машины от замыканий на землю Защита ротора от замыканий на землю предназначена для обнаружения замыканий на землю в цепи возбуждения синхронных машин. В нормальных условиях работы цепь возбуждения изолирована. Цепь возбуждения может подвергаться ненормальным механическим или тепловым нагрузкам из-за вибраций, перегрузки по току, засорения потока охлаждающей среды и т. д. Это может привести к пробою изоляции между обмоткой возбуждения и железом ротора в точке, подвергшейся чрезмерному напряжению. Одиночное замыкание на землю не очень опасно и не вызывает немедленных повреждений, поскольку ток замыкания мал из-за низкого напряжения. Более опасным является второе замыкание на землю, которое проявляется как межвитковое замыкание обмотки ротора и вызывает сильный магнитный дисбаланс и сильные вибрации ротора, приводящие к серьезным повреждениям. У генераторов с контактными кольцами сопротивление изоляции ротора иногда снижается из-за накапливающегося слоя угольной пыли, образующегося на угольных щетках. Область применения - Защита ротора от замыкания на землю в цепи возбуждения синхронных машин Преимущества продукта - Обнаружение повреждений изоляции в цепи возбуждения до того, как короткое замыкание приведет к серьезным повреждениям - Характеристики продукта - Устройство инжекции REK 510 через конденсаторы связи подает вторичное напряжение 100 В переменного тока в цепь ротора на землю. Для измерения этого тока подключается реле замыкания на землю с определенным временем.
