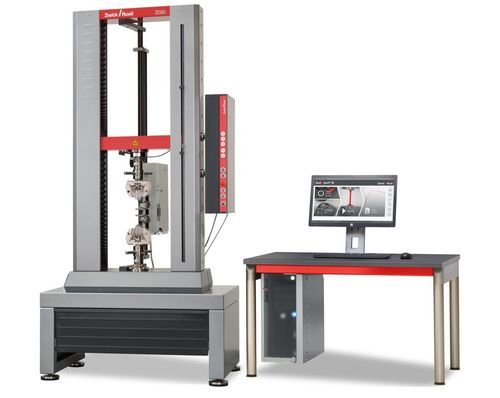

Испытательная машина сжатия ProLine

на удлинениесрока службыуниверсальная

Обзор
ProLine — модульная универсальная машина для испытаний материалов, предназначенная для стандартизированных испытаний материалов и функционального контроля компонентов. Изготовлена ZwickRoell в Германии; в системе ProLine сочетаются механические, электронные и программные компоненты для точных, повторяемых результатов испытаний и удобной эксплуатации.

Свойства продукта

• Отрасли: универсальное / межотраслевое применение
• Диапазон усилий: 5 kN – 100 kN (в зависимости от модели)
• Виды испытаний: растяжение, сжатие, изгиб, циклические испытания
• Типичные применения: испытания разъемов и пружинных контактов, проверки процессов соединения/прессования, испытания кольцевой жесткости на сердечниках катушек и участках труб, проверка штабелируемости упаковки, испытания открывания/закрывания, вырыва, распространения разрыва и адгезии

Преимущества и особенности
Описание применения
ProLine оптимизирована для стандартизированных испытаний материалов и испытаний на уровне компонентов, когда требуются компактность, простота эксплуатации и точное управление перемещением. Примеры: испытания электрических контактов, проверки точных соединений, испытания в упаковочной и пищевой промышленности.

Интегрированная защита в соответствии с Директивой машин ЕС
Система соответствует требованиям Директивы по машинам и задокументирована декларацией соответствия. Функции безопасности включают двухканальные схемы безопасности, электромеханические блокировки ограждений, концевые выключатели перемещения каретки, выключатель drive-off, тормоз двигателя и переключатель режима работы.

Мощные приводы

• Возможность задания чрезвычайно низких минимальных скоростей при высокой стабильности и высокой разрешающей способности хода каретки для точных испытаний компонентов
• Широкий рабочий диапазон скоростей; допустимые испытательные нагрузки до 110% от номинала для компенсации тяжелых приспособлений
• Ускоренное возвращение снижает время цикла; бесобслуживающаяся AC-моторная технология

Высокая жесткость и точное ведение каретки
Две стальные колонны и жесткий профиль рамы минимизируют угол наклона каретки под нагрузкой и обеспечивают точное приложение силы, что важно при изгибных, сжимающих и прецизионных испытаниях компонентов.

Защита полного испытательного комплекса
Высокий уровень безопасности: двухканальная схема безопасности, концевой выключатель каретки, выключатель drive-off, тормоз двигателя и переключатель режима предотвращают вмешательство в работу машины во время испытания и защищают персонал и оборудование.

Механическая модульность
Модульная конструкция позволяет расширять систему с помощью широкого ассортимента приспособлений и захватов ZwickRoell или заказных устройств. Беслюфтовая система plug и T-слотов с различными вариантами крепления каретки обеспечивает быструю и гибкую адаптацию.

Технический обзор

• Доступные скорости (примеры): 0.0005 mm/min до 1500 mm/min (в зависимости от типа)
• Допустимые нагрузки до 110% от номинала для компенсации тяжелых приспособлений
• Доступные усилия: 5, 10, 20, 30, 50, 100 kN
• Высоты испытательной зоны: approx. 1050 mm до 1470 mm в зависимости от модели
• Ход каретки: approx. 980 mm до 1400 mm в зависимости от модели
• Разрешающая способность привода: например 0.0115 µm до 0.0348 µm
• Управление с обычного ПК или ноутбука; совместимость с ПО ZwickRoell

Типы / Ключевые данные (выбор)
Z005 TN / Z005 TH / Z010 TN / Z010 TH
Z005 TN | Артикул 059008 | 5 kN | Высота P 1070 mm | Ход 1000 mm | Ширина 440 mm
Z005 TH | Артикул 1097346 | 5 kN | Высота P 1470 mm | Ход 1400 mm | Ширина 440 mm
Z010 TN | Артикул 059010 | 10 kN | Высота P 1050 mm | Ход 980 mm | Ширина 440 mm
Z010 TH | Артикул 059011 | 10 kN | Высота P 1450 mm | Ход 1380 mm | Ширина 440 mm

Z020 TN / Z030 TN / Z050 TN / Z100 TN
Z020 TN | Артикул 059012 | 20 kN | Высота P 1050 mm | Ход 980 mm | Ширина 440 mm
Z030 TN | Артикул 059013 | 30 kN | Высота P 1370 mm | Ход 1285 mm | Ширина 440 mm
Z050 TN | Артикул 059021 | 50 kN | Высота P 1370 mm | Ход 1285 mm | Ширина 440 mm
Z100 TN | Артикул 1025089 | 100 kN | Высота P 1360 mm | Ход 1275 mm | Ширина 640 mm

Аксессуары и примеры

• Набор для изгибных испытаний (например для песчаника)
• Пластины для сжатия и защитные экраны
• Пластины для испытаний картонной тары на сжатие
• 50 kN клиновые винтовые захваты с тензодатчиком
• Опции длинного хода и клип-он тензодатчиков для различных образцов

Технические характеристики

• Название модели: ProLine
• Производитель: ZwickRoell (made in Germany)
• Диапазон усилий: 5 kN до 100 kN в зависимости от модели
• Доступные варианты: Z005, Z010, Z020, Z030, Z050, Z100 (TN / TH)
• Диапазон скоростей: 0.0005 mm/min до 1500 mm/min (зависит от модели)
• Макс. скорость возврата: типично 1500–2000 mm/min
• Разрешающая способность привода: напр. 0.0115 µm до 0.0348 µm
• Питание: 230 V, 1Ph/N/PE
• Потребляемая мощность (полная нагрузка): ок. 800 VA (варьируется до 1600 VA)
• Уровень шума при v_max: ок. 57–69 dB(A) на расстоянии 1 m
• Безопасность: соответствует Директиве по машинам ЕС; декларация соответствия CE
