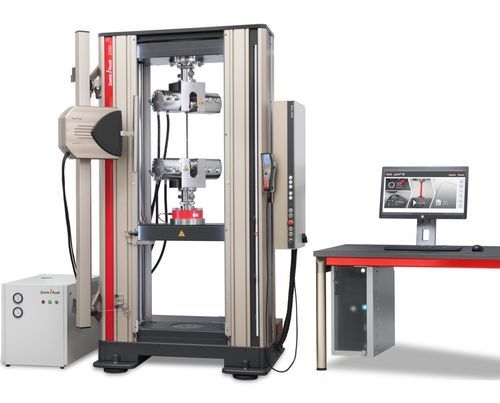

Испытательная машина сжатия AllroundLine

на удлинениесрока службыизгиба

Обзор AllroundLine - это настраиваемая универсальная испытательная машина, подходящая для применения во всех отраслях промышленности. Она выпускается в виде напольной (модели Z100, Z150, Z250) и настольной испытательной машины (модели Z005, Z010, Z020, Z030, Z050, Z100, Z150). Проверенная концепция управления в сочетании с гибкой модульной конструкцией нагрузочной рамы делает AllroundLine оптимальным решением для сложных испытаний, как для контроля качества, так и для исследовательских проектов. Основные моменты

• Выбор из 39 различных стандартных типов машин для оптимальной обработки тестовых задач
• Выпускаются напольные и настольные испытательные машины
• Модульная конструкция для максимальной гибкости и возможности расширения
• Широкий выбор согласованных аксессуаров
• Многозональная концепция снижает эксплуатационные расходы и затраты на приобретение, когда необходимо провести множество различных испытаний

Свойства продукта

• Отрасли: Универсальные
• Испытательная нагрузка: 5 кН - 250 кН
• Тип испытания:
  • Испытание на растяжение
  • Испытание на сжатие
  • Испытание на изгиб
  • Циклические испытания
• Применение: Универсальные испытания в среднем диапазоне усилий

Напольная испытательная машина против настольной

• Настольные испытательные машины: Используются практически для всех испытаний, где имеет место низкое или среднее удлинение образца. Возможна установка одной или двух испытательных зон. Может быть оснащена температурными камерами для испытаний при температурах выше температуры окружающей среды.
• Напольные испытательные машины: В основном используются для испытаний с большими усилиями, для материалов с большими деформациями (например, резина), для интеграции больших температурных камер или камер окружающей среды, а также для испытаний очень больших компонентов. Возможна установка одной или двух испытательных зон.

Преимущества и особенности

• Оптимальное удобство эксплуатации: эргономика, регулируемая конфигурация, регулируемые траверсы, выравнивающие демпфирующие устройства, удобные для инвалидных колясок опции на настольных машинах
• Высокая жесткость и точное ведение траверсы: упругий полый профиль с направляющим цилиндром, длинные направляющие, уменьшенный наклон траверсы под нагрузкой
• Механическая модульность: возможность расширения с помощью широкого спектра испытательных приспособлений и захватов для образцов; система безлюфтовых разъемов и Т-образных пазов; различные варианты крепления траверсы
• Встроенная безопасность в соответствии с Директивой ЕС по машинному оборудованию; CE-совместимое устройство безопасности, разработанное в соответствии с EN14119 и EN14120; соответствие документировано Декларацией ЕС о соответствии
• Готовность к изменениям в будущих технологиях: модульная конструкция, модернизируемая электроника (testControl II) и совместимость с будущим программным обеспечением ZwickRoell; запасные части доступны в течение минимум 10 лет
• Две испытательные зоны: проведение различных испытаний без замены инструментов; воспроизводимые результаты; обе испытательные среды могут работать с одним датчиком нагрузки
• Боковая испытательная зона: до трех зон в одной испытательной машине; эргономичная регулируемая рабочая высота; экономия места и возможность высокой производительности образцов с помощью конструктора конфигурации системы
• Современная конструкция нагрузочной рамы: запатентованный гибкожесткий полый профиль с направляющим цилиндром и Т-образными пазами для гибкого монтажа
• Высокоточные испытания при температуре: интеграция с температурными камерами и согласованными собственными компонентами (экстензометр, программное обеспечение для испытаний)

Технический обзор

• Скорости траверсы/испытательной машины в зависимости от типа: от 0,00005 мм/мин до 3000 мм/мин (в зависимости от модели). Скорость машины не зависит от испытательной нагрузки.
• Высокий диапазон испытательных скоростей, используемый без ограничений. Допустимые испытательные нагрузки до 110% от номинальной нагрузки машины для компенсации тяжелых комбинаций приспособлений и аксессуаров.
• Доступны испытательные нагрузки до 250 кН и высота испытательной зоны от 1030 мм до 2560 мм.
• Возможность работы со стандартными коммерческими ПК или ноутбуками; не требуются специальные платы расширения.
• Возможна установка устройства безопасности, соответствующего стандартуCE; технология безопасности и промышленные компоненты соответствуют IEC 60947 и Директиве ЕС по машиностроению.

Характеристики в зависимости от диапазона усилий (таблицы) Напольная испытательная машина (выбор) Тип | Испытательная нагрузка Fmax [кН] | Скорость вращения траверсы vmin ... vmax [мм/мин] | Скорость возврата траверсы, макс. [мм/мин] | Мощность привода | Потребляемая мощность (полная нагрузка) прибл. [кВА] | Артикул. Z100 SN | 100 | 0,00005 ... 1000 | 1500 | (мощность привода не указана) | 6 кВА | 1035012 Z100 SW | 100 | 0,00005 ... 1000 | 1500 | | 6 кВА | 1035013 Z100 SH | 100 | 0,00005 ... 1000 | 1500 | | 6 кВА | 1035014 Z150 SN | 150 | 0.00005 ... 900 | 1500 | 4000 Вт (мощность привода) | 6 кВА | 1035017 Z150 SW | 150 | 0.00005 ... 900 | 1500 | 4000 Вт | 6 кВА | 1035020 Z250 SN | 250 | 0,00005 ... 600 | 1000 | | 6 кВА | 1031325 Z250 SW | 250 | 0.00005 ... 600 | 1000 | | 6 кВА | 1035023 Z250 SR | 250 | 0.00005 ... 600 | 1000 | 6 кВА | 1035022 Z250 SH | 250 | 0.00005 ... 600 | 1000 | 6 кВА | 1035024 Z250 SE | 250 | 0.00005 ... 600 | 1000 | 6 кВА | 1032996 Z250 SNS | 250 | 0.00005 ... 600 | 1000 | 6 кВА | 1035025 Настольная испытательная машина (выбор) Тип | Испытательная нагрузка Fmax [кН] | Скорость вращения траверсы vmin ... vmax [мм/мин] | Скорость возврата траверсы, макс. [мм/мин] | Мощность привода [Вт] | Потребляемая мощность (полная нагрузка), прибл. [кВА] | Артикул. Z005 TN | 5 | 0,0005 ... 3000 | 3000 | 500 Вт | 2 кВА | 1004473 Z005 TNW | 5 | 0.0005 ... 3000 | 3000 | 500 Вт | 2 кВА | 1004475 Z005 TH | 5 | 0.0005 ... 3000 | 3000 | 500 Вт | 2 кВА | 1004476 Z005 THW | 5 | 0.0005 ... 3000 | 3000 | 500 Вт | 2 кВА | 1004477 Z005 TE | 5 | 0.0005 ... 3000 | 3000 | 500 Вт | 2 кВА | 1004478 Z010 TN | 10 | 0.0005 ... 2000 | 3000 | 500 Вт | 2 кВА | 1004479 Z010 TNW | 10 | 0.0005 ... 2000 | 3000 | 500 Вт | 2 кВА | 1004480 Z010 TH | 10 | 0.0005 ... 2000 | 3000 | 500 Вт | 2 кВА | 1004481 Z010 THW | 10 | 0.0005 ... 2000 | 3000 | 500 Вт | 2 кВА | 1004482 Z010 TE | 10 | 0.0005 ... 2000 | 3000 | 500 Вт | 2 кВА | 1004483 Z010 TEW | 10 | 0.0005 ... 2000 | 3000 | 500 Вт | 2 кВА | 1004484 Z020 TN | 20 | 0.0005 ... 1000 | 1500 | 500 Вт | 2,3 кВА | 1004485 Z020 TNW | 20 | 0.0005 ... 1000 | 1500 | 500 Вт | 2,3 кВА | 1004486 Z020 TH | 20 | 0.0005 ... 1000 | 1500 | 500 Вт | 2,3 кВА | 1004487 Z020 THW | 20 | 0.0005 ... 1000 | 1500 | 500 Вт | 2,3 кВА | 1004488 Z020 TE | 20 | 0.0005 ... 1000 | 1500 | 500 Вт | 2,3 кВА | 1004489 Z020 TEW | 20 | 0.0005 ... 1000 | 1500 | 500 Вт | 2,3 кВА | 1004490 Z030 TH | 30 | 0.0005 ... 1000 | 1500 | 1000 Вт | 2,3 кВА | 1004491 Z030 THW | 30 | 0.0005 ... 1000 | 1500 | 1000 Вт | 2,3 кВА | 1004492 Z030 TE | 30 | 0.0005 ... 1000 | 1500 | 1000 Вт | 2,3 кВА | 1004493 Z030 TEW | 30 | 0.0005 ... 1000 | 1500 | 1000 Вт | 2,3 кВА | 1004494 Z050 TH | 50 | 0.0005 ... 600 | 1000 | 1000 Вт | 2,3 кВА | 1004495 Z050 THW | 50 | 0.0005 ... 600 | 1000 | 1000 Вт | 2,3 кВА | 1004496 Z050 TE | 50 | 0.0005 ... 600 | 1000 | 1000 Вт | 2,3 кВА | 1004498 Z050 TEW | 50 | 0.0005 ... 600 | 1000 | 1000 Вт | 2,3 кВА | 1004499 Z100 THW | 100 | 0.0001 ... 1500 | 2500 | 4000 Вт | 6 кВА | 1004500 Z100 TEW | 100 | 0.0001 ... 1500 | 2500 | 4000 Вт | 6 кВА | 1004501 Z150 TL | 150 | 0.0001 ... 900 | 1500 | 4000 Вт | 5,5 кВА | 1004503 Примечания: Значения действительны для машин с закрытыми защитными дверями в автоматическом режиме и для машин без защитных устройств. Для станков с открытой защитной дверью скорость снижается до 600 мм/мин. Некоторые машины должны крепиться к полу болтами; для некоторых типов предусмотрены опорные ножки. Загрузки (доступная информация о продукции / брошюры) Брошюры с информацией о продукции доступны для различных диапазонов Fmax (5-100 кН, 100-150 кН, 150 кН, 250 кН) и для напольного AllroundLine с боковой испытательной зоной. (Документы перечислены в разделе "Загрузки") Безопасность и соответствие стандартам Имеется устройство безопасности, соответствующее стандарту CE, разработанное в соответствии с EN14119 и EN14120; интегрированная безопасность в соответствии с Директивой ЕС по машинному оборудованию; компоненты, соответствующие стандарту IEC 60947. Caractéristiques / spécifications techniques

• Модель / обозначение: AllroundLine (напольный и настольный варианты)
• Диапазон силы / испытательной нагрузки: 5 кН - 250 кН (в зависимости от модели)
• Диапазон скоростей вращения траверсы / испытания (в зависимости от модели): от 0,00005 мм/мин до 3000 мм/мин
• Скорость возврата траверсы (макс.): до 3000 мм/мин (в зависимости от модели)
• Приводная мощность: различная (от 500 Вт до 4000 Вт в зависимости от модели)
• Потребляемая мощность (полная нагрузка): ок. 2 кВА до 6 кВА в зависимости от модели
• Высота испытательной зоны: примерно от 1030 мм до 2560 мм (в зависимости от модели)
• Типы станков / примеры: Z005, Z010, Z020, Z030, Z050, Z100, Z150, Z250 и варианты (SN, SW, SH, TH, THW, TE, TEW, TL, SR, SE, SNS и др.)
• Поддерживаемые типы испытаний: растяжение, сжатие, изгиб, циклические испытания
• Опционально: две зоны испытаний, боковая зона испытаний, камеры температуры/окружающей среды, гидравлические захваты, экстензометры videoXtens / makroXtens, множество согласованных аксессуаров
• Операции: с помощью стандартного ПК или ноутбука; электроника testControl II; построитель конфигурации системы testXpert III
• Конструкция: модульная нагрузочная рама с Т-образными пазами, гибкий полый профиль с направляющим цилиндром для точного наведения
• Безопасность: CE-совместимость; предоставляется декларация соответствия ЕС; соответствует стандартам EN14119, EN14120 и IEC 60947
• Производство: разработка и производство (механическое, электронное, программное обеспечение и аксессуары) на заводе ZwickRoell в Германии
