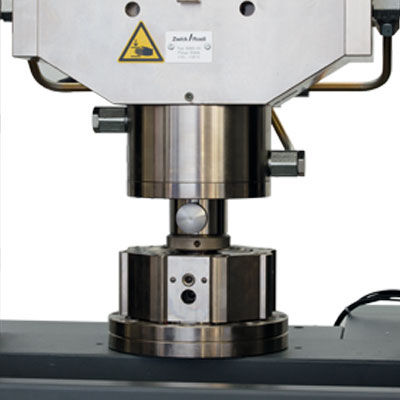

Система выравнивания

Точное выравнивание оси испытания системы является основным условием для получения надежных результатов. С особенной тщательностью и точностью следует проводить выравнивание при испытаниях хрупких материалов (например, стекло, волокнистые композиты и различные металлы). Выравнивающий механизм предназначен для точной компенсации угловой погрешности и погрешности смещения в конструкции испытания. Выравнивающий механизм является юстировочным элементом, он устанавливается на цокольной траверсе испытательной системы. С помощью регулировочных винтов сначала проводится юстировка угловой погрешности, затем - осевого смещения. Расположение регулировочных винтов в направлении осей X и Y позволяет проводить корректировку погрешностей по направлению их действия. Выравнивание можно проводить в нагруженном состоянии. Надежные результаты испытаний, благодаря точному выравниванию испытательных осей Точная, воспроизводимая и беззазорная адаптация по каждой оси гарантирует получение надежных результатов испытаний Быстрая и простая корректировка погрешностей угла и смещения независимо друг от друга Жесткое крепление выравнивающего механизма, гарантирующее долговременное сохранение результата юстировки Адаптация к верхней, подвижной и цокольной траверсам обеспечивает универсальный диапазон применения Для ступени усилия 250 кН доступен вариант с фланцевой точкой сопряжения. Это позволяет укоротить конструкцию испытания и увеличить жесткость
