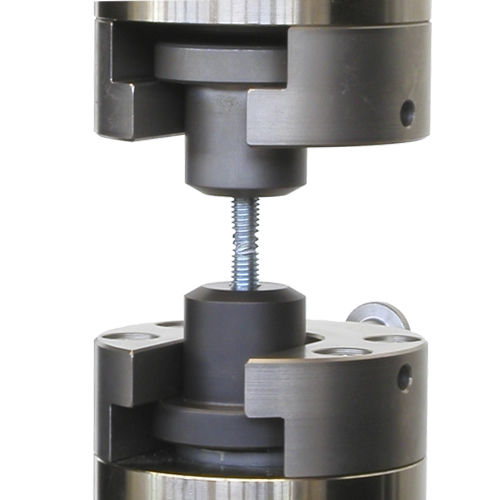

Передача усилия с геометрическим замыканием через заплечики, головки болтов или резьбу. Образец с соответствующими сухарями вставляется в свободно доступный спереди захват и сам собой центрируется на оси растяжения.
Доступны захваты с Fmax 50 кН, 250 кН, 600 кН и 1200 кН.
Способ крепления сухарей защищает образец. Обратные удары по сухарям при разрушении образца сведены к минимуму.
Малая монтажная высота экономит место в рабочей зоне.
Благодаря принципу геометрического замыкания, эти захваты не нуждаются в дополнительных агрегатах.
Регулирование скорости деформации по стандартам DIN EN ISO 6892-1:2009 и ASTM E8 – 09.
Абсолютно симметричный силовой поток обеспечивают различные конструктивные детали:
Принцип крепления сухарей: беззазорная фиксация обеспечивает четкое выравнивание образца на оси растяжения. Она является условием для использования оптических систем измерения продольной деформации.
Симметричные опорные поверхности в захвате: сухари расположены на двух симметричных опорных поверхностях в захвате.
Полностью охватывающие сухари: все сухари охватывают образец полностью. На составные сухари для образцов с заплечиками надевается опорная втулка, которая предотвращает раздвигание сухарей.
Возможность крепления обеспечивает жесткую фиксацию сухарей. Обратные удары по сухарям при разрушении образца сведены к минимуму.
Малая монтажная высота экономит место в рабочей зоне.
Чисто механическое решение: Вам не нужен ни пневматический модуль управления, ни гидростанция.
